专利号: 2020202060775
申请人: 金陵科技学院
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-08-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

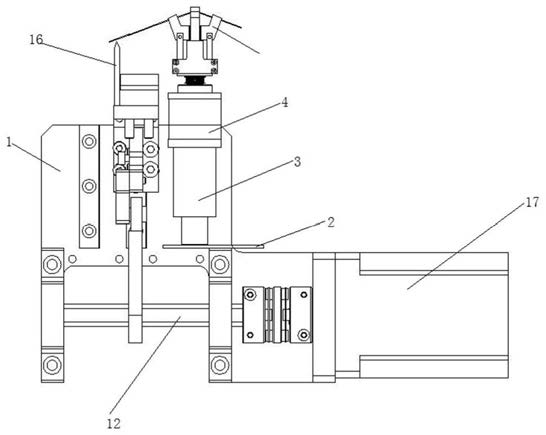

1.一种捆绑钢丝接头用拧紧机构,其特征在于,包括:

安装架,固定在所述安装架上的支撑台,固定安装在所述支撑台上的立柱,嵌入式固定在所述立柱的顶端的旋转电机,从下至下依次固定在所述旋转电机的输出轴上的支板和U型座,嵌入式固定在所述U型座顶端的V字板,对称铰接于所述V字板两侧的压板,开设在所述V字板两端的穿孔,设置在所述支板上用于推动所述压板的推动组件,以及设置在所述支撑台一侧的切断组件。

2.根据权利要求1所述的一种捆绑钢丝接头用拧紧机构,其特征在于,所述推动组件包括:活动套接在所述U型座外的活动框,位于U型座连线的对立面处的活动框上设置有向上延伸的顶出板,以及传动连接于所述活动框与支板之间的压缩气缸。

3.根据权利要求1所述的一种捆绑钢丝接头用拧紧机构,其特征在于,所述切断组件包括:固定在所述支撑台下方的安装座,通过轴承安装在所述安装座上的旋转轴,固定套接在所述旋转轴上的凸轮,竖向安装在所述安装架前侧的导向组件,传动连接于所述导向组件的移动块,安装在所述移动块底部的滚轮,以及固定在所述移动块的顶部的刀片;

所述滚轮与所述凸轮相外切,所述刀片的刀口朝上。

4.根据权利要求3所述的一种捆绑钢丝接头用拧紧机构,其特征在于,所述旋转轴传动连接于驱动电机的输出轴,所述驱动电机固定在所述安装架上。

5.根据权利要求3所述的一种捆绑钢丝接头用拧紧机构,其特征在于,所述导向组件包括:竖直固定在所述安装架上的导轨,以及与所述移动块固定连接的滑块,所述滑块与所述导轨为活动卡接,构成过盈配合。

6.根据权利要求3所述的一种捆绑钢丝接头用拧紧机构,其特征在于,所述刀片通过固定块与所述移动块固定连接。

7.根据权利要求1所述的一种捆绑钢丝接头用拧紧机构,其特征在于,所述压板的活动端设置有向内的夹持块。
