专利号: 2020202113664
申请人: 多楼名第建筑科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-06-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

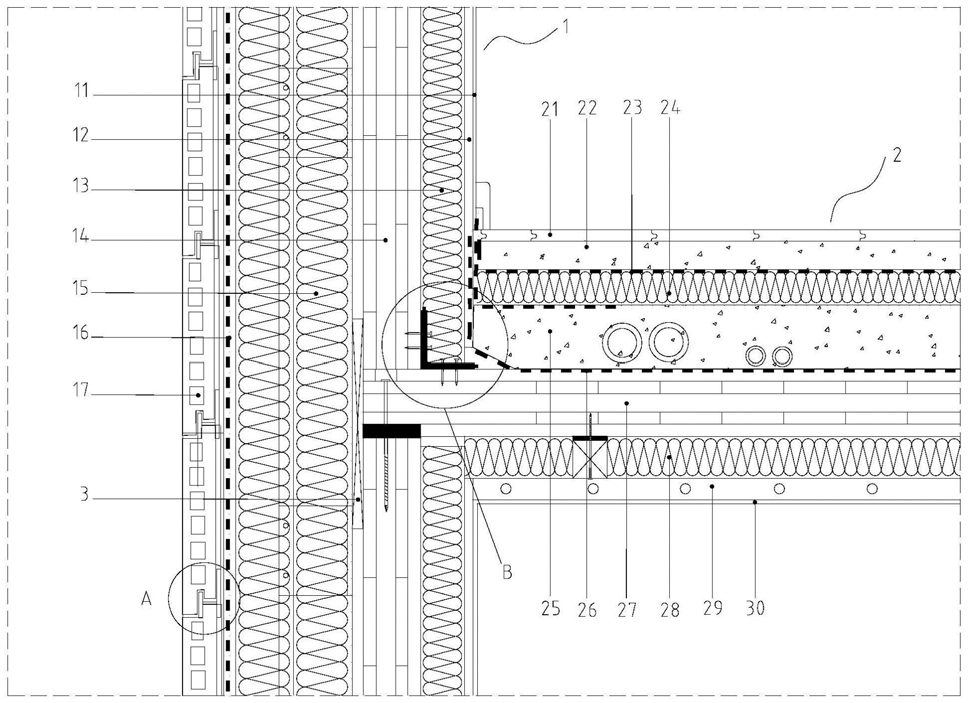

1.一种超低能耗CLT建筑主体的外墙结构,其特征在于,包括沿纵向延伸的外墙体(1)和沿横向延伸、且与所述外墙体(1)相交且连接的楼板(2),其中所述楼板(2)将建筑主体沿纵向分隔成两个空间;所述外墙体(1)包括墙体CLT承重板(14)以及分别设置在所述墙体CLT承重板(14)两侧的第一保温层(13)和第二保温层(15),所述楼板(2)包括与所述墙体CLT承重板(14)相交且连接的楼板CLT承重板(27)以及分别设置在所述楼板CLT承重板(27)两侧的第三保温层(24)和第四保温层(28),所述墙体CLT承重板(14)和所述楼板CLT承重板(27)均为由至少三层实木锯材或结构复合板材正交组坯胶合而成的实木板材。

2.如权利要求1所述的超低能耗CLT建筑主体的外墙结构,其特征在于,所述第一保温层(13)包括与所述墙体CLT承重板(14)相连接的木龙骨框架(131)和填充在所述木龙骨框架(131)内的保温材料(132),所述木龙骨框架(131)远离所述墙体CLT承重板(14)的一侧依次设置有石膏纤维板(12)和墙体内饰面(11)。

3.如权利要求1所述的超低能耗CLT建筑主体的外墙结构,其特征在于,所述第二保温层(15)远离所述墙体CLT承重板(14)的一侧固定安装有赤陶土砖(17),所述赤陶土砖(17)与所述第二保温层(15)之间设置有防水透气膜(16)。

4.如权利要求1所述的超低能耗CLT建筑主体的外墙结构,其特征在于,所述第二保温层(15)至少为两层。

5.如权利要求1所述的超低能耗CLT建筑主体的外墙结构,其特征在于,所述楼板CLT承重板(27)与所述第三保温层(24)之间填充有干砂浆(25),所述干砂浆(25)与所述楼板CLT承重板(27)的接触面上设有第一保护层(26),所述第三保温层(24)远离所述楼板CLT承重板(27)的一侧依次设置有自流平砂浆(22)和木地板(21),所述自流平砂浆(22)与所述第三保温层(24)的接触面上设有第二保护层(23)。

6.如权利要求1所述的超低能耗CLT建筑主体的外墙结构,其特征在于,所述第四保温层(28)远离所述楼板CLT承重板(27)的一侧设有楼板内饰面(30),所述楼板内饰面(30)与所述第四保温层(28)之间设置有用于调节室内温度的天棚辐射系统(29)。

7.如权利要求1所述的超低能耗CLT建筑主体的外墙结构,其特征在于,在所述楼板CLT承重板(27)与所述墙体CLT承重板(14)的交汇处,所述楼板CLT承重板(27)和所述墙体CLT承重板(14)靠近所述第二保温层(15)的端面上设有用于放置密封件(3)的凹槽,以将所述楼板CLT承重板(27)与所述墙体CLT承重板(14)之间的接缝密封。

8.如权利要求7所述的超低能耗CLT建筑主体的外墙结构,其特征在于,所述密封件(3)为OSB板或LVL板。

9.如权利要求1所述的超低能耗CLT建筑主体的外墙结构,其特征在于,所述墙体CLT承重板(14)与所述楼板CLT承重板(27)通过直角连接件(4)垂直连接,所述直角连接件(4)分别与所述墙体CLT承重板(14)和所述楼板CLT承重板(27)固定连接,且所述墙体CLT承重板(14)与所述直角连接件(4)之间、所述楼板CLT承重板(27)与所述直角连接件(4)之间均设置有密封胶带(5)。

10.如权利要求1所述的超低能耗CLT建筑主体的外墙结构,其特征在于,所述第三保温层(24)为抗冲击隔音棉板,和/或所述第四保温层(28)为隔音板。
