专利号: 2020202113698
申请人: 多楼名第建筑科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-06-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

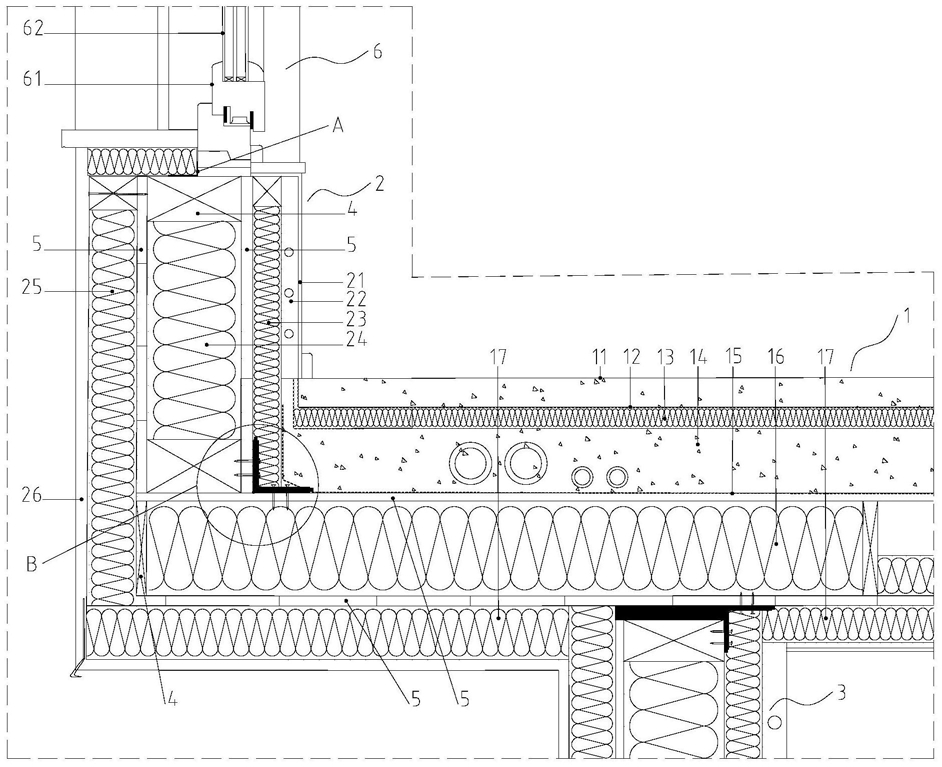

1.一种超低能耗轻型木结构建筑的悬挑结构,其特征在于,包括沿横向延伸、且与建筑主体(3)相连接的悬挑楼板(1)和沿纵向延伸、并与所述悬挑楼板(1)相交且连接的悬挑墙(2),所述悬挑楼板(1)伸出所述建筑主体(3)外;所述悬挑楼板(1)包括与所述建筑主体(3)相连接的第一承重轻木结构(16),所述悬挑墙(2)包括与所述第一承重轻木结构(16)相交且连接的第二承重轻木结构(24),所述第一承重轻木结构(16)和所述第二承重轻木结构(24)均包括第一木龙骨框架(4)和分别设置在所述第一木龙骨框架(4)两侧的OSB板(5)、以形成封闭腔体结构,所述封闭腔体结构内填充有保温材料;所述悬挑楼板(1)还包括分别设置在所述第一承重轻木结构(16)两侧的第一保温结构(13)和第二保温结构(17),所述悬挑墙(2)还包括分别设置在所述第二承重轻木结构(24)两侧的第三保温结构(23)和第四保温结构(25)。

2.如权利要求1所述的超低能耗轻型木结构建筑的悬挑结构,其特征在于,所述第三保温结构(23)包括与所述第二承重轻木结构(24)相连接的第二木龙骨框架(231)和填入所述第二木龙骨框架(231)内的保温材料(232),所述第二木龙骨框架(231)远离所述第二承重轻木结构(24)的一侧设置有内墙面(21)。

3.如权利要求2所述的超低能耗轻型木结构建筑的悬挑结构,其特征在于,所述内墙面(21)与所述第三保温结构(23)之间设置有用于调节室内温度的墙面辐射系统(22)。

4.如权利要求1所述的超低能耗轻型木结构建筑的悬挑结构,其特征在于,所述第一承重轻木结构(16)与所述第一保温结构(13)之间填充有干砂浆(14),所述干砂浆(14)与所述第一承重轻木结构(16)的接触位置铺设有第一保护层(15),所述第一保温结构(13)远离所述第一承重轻木结构(16)的一侧设置有树脂地面(11),所述树脂地面(11)与所述第一保温结构(13)的接触位置铺设有第二保护层(12)。

5.如权利要求1所述的超低能耗轻型木结构建筑的悬挑结构,其特征在于,所述第四保温结构(25)远离所述第二承重轻木结构(24)的一侧还设置有外立面涂料层(26)。

6.如权利要求1所述的超低能耗轻型木结构建筑的悬挑结构,其特征在于,所述第一保温结构(13)为抗冲击隔音棉板。

7.如权利要求1所述的超低能耗轻型木结构建筑的悬挑结构,其特征在于,所述悬挑墙(2)还镶嵌有窗户(6),所述窗户(6)包括与所述悬挑墙(2)相连接的窗框(61)和设置在所述窗框(61)内的玻璃(62),所述窗框(61)与所述悬挑墙(2)的接缝位置设置有密封结构。

8.如权利要求7所述的超低能耗轻型木结构建筑的悬挑结构,其特征在于,所述悬挑墙(2)内还设置有能够遮挡所述玻璃(62)的自承重滚帘(7)、以用于提供遮荫保护。

9.如权利要求8所述的超低能耗轻型木结构建筑的悬挑结构,其特征在于,所述悬挑墙(2)内设置有用于安装所述自承重滚帘(7)的支撑结构,所述支撑结构与所述第二承重轻木结构(24)固定连接。

10.如权利要求1所述的超低能耗轻型木结构建筑的悬挑结构,其特征在于,所述第一承重轻木结构(16)与所述第二承重轻木结构(24)通过直角连接件(8)垂直连接,所述直角连接件(8)分别与所述第一承重轻木结构(16)和所述第二承重轻木结构(24)固定连接,且所述第一承重轻木结构(16)与所述第二承重轻木结构(24)形成的角部接缝位置设置有密封结构。
