专利号: 2020202114065
申请人: 多楼名第建筑科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-07-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

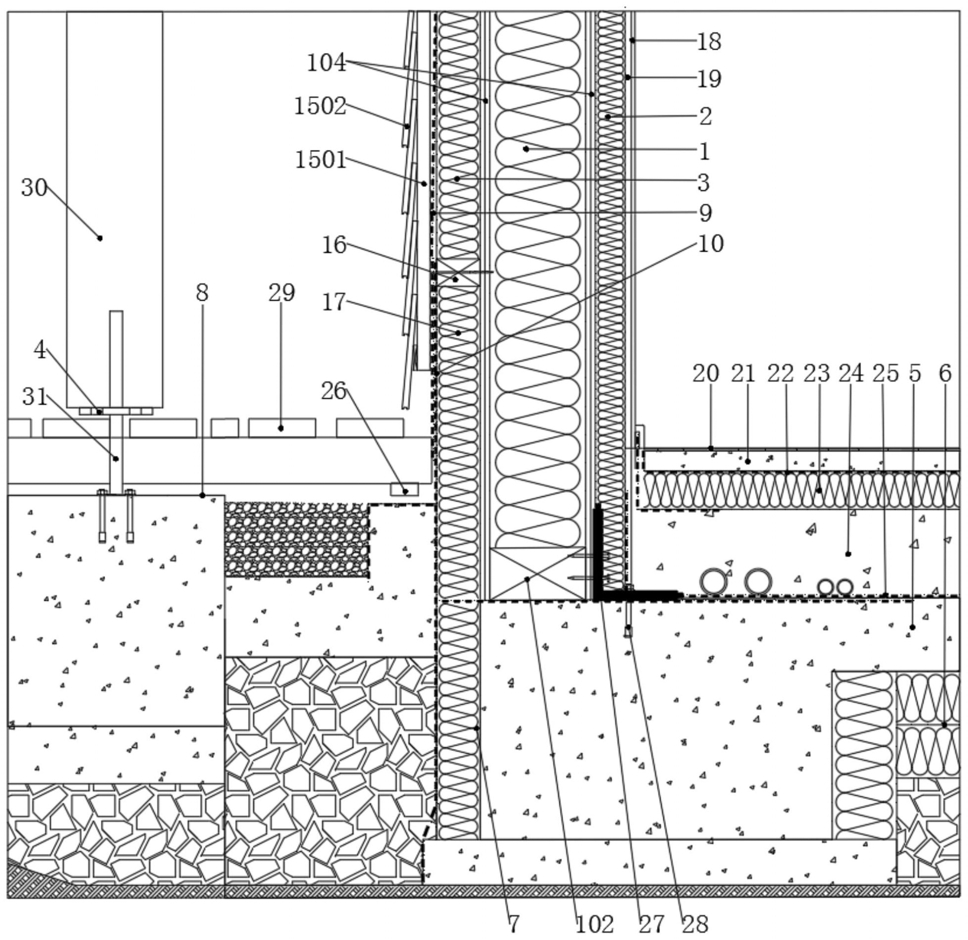

1.一种超低能耗轻型木结构建筑的墙体与地基的连接结构,其特征在于,包括:

竖向设置的墙体,包括轻型木结构承重组件(1)、设置于所述轻型木结构承重组件(1)内侧和外侧的内侧保温层(2)和防水保温层(3),所述轻型木结构承重组件(1)包括多个沿竖向并列设置的竖向主龙骨(101)、沿横向与所述竖向主龙骨(101)固定连接的横向主龙骨(102)和填充于所述竖向主龙骨(101)和横向主龙骨(102)形成的空腔内的第一保温材料(103);

横向设置的地基,包括由上至下依次层叠设置的隔音支撑组件和基础层(5),所述基础层(5)内设置有容纳腔,所述容纳腔内填充有防水抗压保温层(6);

其中,所述轻型木结构承重组件(1)与所述基础层(5)固定连接,所述基础层(5)端部设置有用于供所述防水保温层(3)竖向向下伸入的让位槽(7),所述防水保温层(3)的下端位于所述墙体外侧的地面(8)以下。

2.根据权利要求1所述的超低能耗轻型木结构建筑的墙体与地基的连接结构,其特征在于,所述防水保温层(3)外侧设置有防水透气膜(9),所述防水保温层(3)下部位置处设置有冷焊防水膜(10),所述防水透气膜(9)与所述冷焊防水膜(10)层叠设置。

3.根据权利要求1所述的超低能耗轻型木结构建筑的墙体与地基的连接结构,其特征在于,所述轻型木结构承重组件(1)包括固定设置于所述竖向主龙骨(101)、所述横向主龙骨(102)和第一保温材料(103)内侧和外侧的支撑板(104)。

4.根据权利要求3所述的超低能耗轻型木结构建筑的墙体与地基的连接结构,其特征在于,所述轻型木结构承重组件(1)设置有至少两组,每组所述轻型木结构承重组件(1)的边缘均设置有所述竖向主龙骨(101),所述竖向主龙骨(101)两侧的所述支撑板(104),其中一侧的所述支撑板(104)设置有向外凸出的延伸部(11),另一侧的所述支撑板(104)向内缩进形成凹入部(12),相邻两个所述轻型木结构承重组件(1)连接处,其中一者的所述延伸部(11)伸入至另一者的所述凹入部(12)并且其中一者的所述延伸部(11)和另一者的所述竖向主龙骨(101)之间设置有第一紧固件(13),相邻两个所述支撑板(104)的接缝处固定设置有密封件(14)。

5.根据权利要求1所述的超低能耗轻型木结构建筑的墙体与地基的连接结构,其特征在于,所述墙体包括固定设置于最外侧的室外挂板(15),所述室外挂板(15)包括支撑架(1501)和多个向外倾斜并且上下搭接的挂板(1502),所述挂板(1502)均固定连接于所述支撑架(1501)上。

6.根据权利要求1所述的超低能耗轻型木结构建筑的墙体与地基的连接结构,其特征在于,所述内侧保温层(2)和所述防水保温层(3)均包括多个与所述轻型木结构承重组件(1)固定连接的分龙骨(16)和填充于所述分龙骨(16)组成的空腔内的第二保温材料(17)。

7.根据权利要求1所述的超低能耗轻型木结构建筑的墙体与地基的连接结构,其特征在于,所述内侧保温层(2)靠近室内的一侧设置有内饰面(18),所述内饰面(18)与所述内侧保温层(2)之间设置有防火石膏板(19)。

8.根据权利要求1所述的超低能耗轻型木结构建筑的墙体与地基的连接结构,其特征在于,所述隔音支撑组件包括由上至下依次层叠设置的室内地板(20)、自流平砂浆层(21)、第一保护层(22)、隔音层(23)、轻质砂浆层(24)和第二保护层(25)。

9.根据权利要求1所述的超低能耗轻型木结构建筑的墙体与地基的连接结构,其特征在于,所述墙体外侧的地面(8)为混凝土加固层,所述地面(8)上部设置有室外地板(29),所述室外地板(29)下部设置有用于提升其高度并且防止其上部积水的枕木(26)。

10.根据权利要求1所述的超低能耗轻型木结构建筑的墙体与地基的连接结构,其特征在于,所述轻型木结构承重组件(1)与所述基础层(5)连接处设置有角板(27)和多个第二紧固件(28),所述角板(27)一折边上的所述第二紧固件(28)穿入所述横向主龙骨(102)固定,所述角板(27)另一折边上的所述第二紧固件(28)穿入所述基础层(5)内固定。
