专利号: 2020202139700
申请人: 徐州中冷电子科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 照明
更新日期:2024-07-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

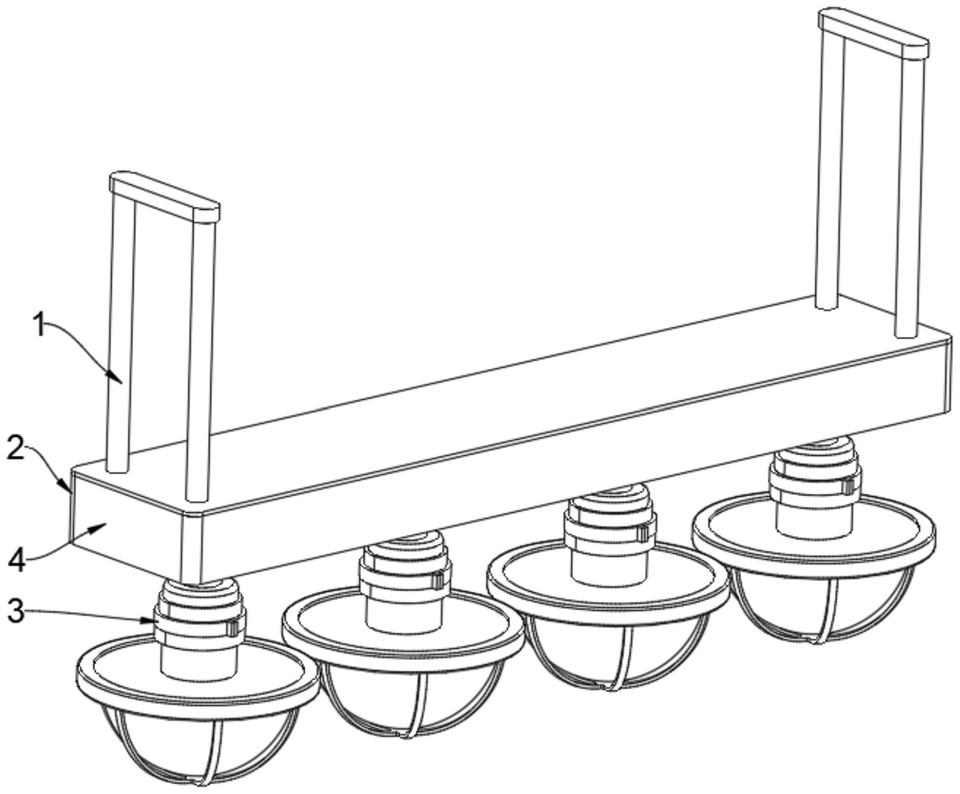

1.一种散热性好的大面积照明LED冷库灯,包括连接固定机构(2),其特征在于:所述连接固定机构(2)的上端面安装有两个端部连接架(1),所述连接固定机构(2)的下端面安装有四个法兰板(8),所述法兰板(8)的下端面安装有照明机构(3);

所述照明机构(3)包括固定连接管(9)、外部锁紧箍(10)、灯座(11)、密封卡环(12)、防护架(13)、连接套(14)、密封隔温套(15)、灯体(16)和玻璃壳(17),所述固定连接管(9)的外侧安装有密封隔温套(15),所述密封隔温套(15)的外侧安装有两个连接套(14),所述连接套(14)的外侧安装有外部锁紧箍(10),所述密封隔温套(15)的底端安装有灯座(11),所述灯座(11)的下端面安装有灯体(16),所述灯体(16)的外侧安装有玻璃壳(17),所述玻璃壳(17)的外侧安装有防护架(13),所述防护架(13)上端的外侧安装有密封卡环(12)。

2.根据权利要求1所述的一种散热性好的大面积照明LED冷库灯,其特征在于:所述连接固定机构(2)包括固定罩壳(4)、内部隔温层(5)、连接条(6)和导线导向杆(7),所述固定罩壳(4)的内侧安装有内部隔温层(5),所述内部隔温层(5)的内侧安装有连接条(6),所述连接条(6)的下端面安装有四个导线导向杆(7)。

3.根据权利要求1所述的一种散热性好的大面积照明LED冷库灯,其特征在于:所述外部锁紧箍(10)的内侧设置有凹槽,所述连接套(14)的外侧延伸至凹槽的内侧,所述密封隔温套(15)粘接固定在连接套(14)的内侧。

4.根据权利要求1所述的一种散热性好的大面积照明LED冷库灯,其特征在于:所述固定连接管(9)的上端焊接固定在法兰板(8)的下端面,所述灯座(11)焊接固定在固定连接管(9)底端的外侧,所述灯体(16)的上端通过螺纹连接固定在固定连接管(9)底端的内侧。

5.根据权利要求1所述的一种散热性好的大面积照明LED冷库灯,其特征在于:所述密封卡环(12)的内侧设置有密封垫,所述灯座(11)的外侧与防护架(13)的上端均延伸至密封垫的内侧。

6.根据权利要求1所述的一种散热性好的大面积照明LED冷库灯,其特征在于:所述灯座(11)的上端面设置有散热孔,所述灯座(11)与防护架(13)通过螺钉连接固定。

7.根据权利要求2所述的一种散热性好的大面积照明LED冷库灯,其特征在于:所述导线导向杆(7)的上端焊接固定在连接条(6)的下端面,所述导线导向杆(7)的内侧设置有导线导向孔。
