专利号: 2020202146668
申请人: 福建省农球机械科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-08-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

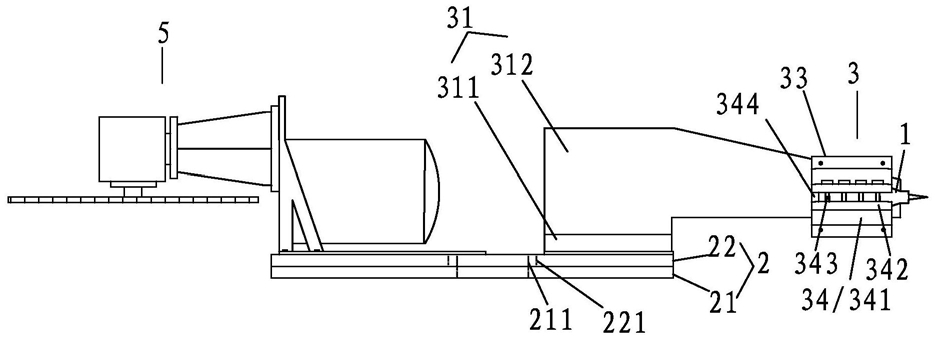

1.一种可改变雕刻角度的雕刻机刀头装置,包括雕刻刀组和供架设雕刻刀组的刀组底座,其特征在于,所述雕刻刀组通过可改变雕刻刀组相对雕刻工件的雕刻加工角度的角度调整机构来设置在刀组底座上。

2.如权利要求1所述的一种可改变雕刻角度的雕刻机刀头装置,其特征在于:所述角度调整机构包括实现对应雕刻工件转动轴线方向改变角度的第一角度调整机构,和/或,实现对应雕刻工件转动轴线方向的垂直方向改变角度的第二角度调整机构。

3.如权利要求2所述的一种可改变雕刻角度的雕刻机刀头装置,其特征在于:所述第一角度调整机构包括设置在刀组底座上的安装座、设置在安装座上的第一角度调整电机和一侧面上设有传动轴可转动架设在安装座上的转动板,所述雕刻刀组架设在转动板的另一侧面上,所述第一角度调整电机的输出轴连接传动轴,从而通过第一角度调整电机带动转动板转动,同步带动雕刻刀组转动实现改变雕刻加工的角度。

4.如权利要求3所述的一种可改变雕刻角度的雕刻机刀头装置,其特征在于:所述雕刻刀组通过锁固部件架设在转动板上,所述锁固部件包括安装筒、锁固沿和螺栓件,所述安装筒的外侧壁连接在转动板上并且其外侧壁轴向开设有贯穿安装筒内外和轴向长度的调整开口,所述锁固沿分别设置在调整开口的两侧边沿上,两锁固沿上对应开设有锁固孔,所述螺栓件穿设在两锁固沿对应的锁固孔内。

5.如权利要求4所述的一种可改变雕刻角度的雕刻机刀头装置,其特征在于:所述锁固部件还包括有安装板,所述安装筒的外侧壁连接在安装板上,所述安装板和转动板通过设置锁固结构锁固连接。

6.如权利要求3所述的一种可改变雕刻角度的雕刻机刀头装置,其特征在于:所述安装座包括与刀组底座连接的底板和连接在底板上供转动板和第一角度调整电机安装的竖板,所述第二角度调整机构设置在底板与刀组底座上。

7.如权利要求2所述的一种可改变雕刻角度的雕刻机刀头装置,其特征在于:所述第二角度调整机构包括可转动设置在刀组底座上的安装座、设置在安装座与刀组底座之间的转动结构及设置在刀组底座上的第二角度调整电机;所述转动结构为所述刀组底座上设有转轴,所述安装座上设有转轴套套设在转轴上,所述转轴套外固定设有传动齿轮,所述第二角度调整电机的输出轴上设有齿轮与传动齿轮啮合,所述雕刻刀组架设在安装座上。

8.如权利要求1-7任意一项所述的一种可改变雕刻角度的雕刻机刀头装置,其特征在于:所述刀组底座包括移动底板和设置在移动底板上并可相对其转动设置的旋转面板,所述移动底板与旋转面板之间设有固定锁固结构,所述雕刻刀组在旋转面板的一侧上设置,所述旋转面板上还设有与雕刻刀组不同朝向的第二雕刻刀组。

9.如权利要求8所述的一种可改变雕刻角度的雕刻机刀头装置,其特征在于:所述第二雕刻刀组与雕刻刀组相反方向设置,所述雕刻刀组为杆式雕刻刀头,所述第二雕刻刀组为雕刻锯片。

10.如权利要求8所述的一种可改变雕刻角度的雕刻机刀头装置,其特征在于:所述移动底板上垂直设有转轴环,所述旋转面板上对应转轴环设有供其穿设的通孔,所述固定锁固结构为所述移动底板和旋转面板上对应布设有螺栓孔和锁固螺栓的锁固结构。
