专利号: 2020202211807
申请人: 深圳市莱克斯瑞智能家居有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 信号装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

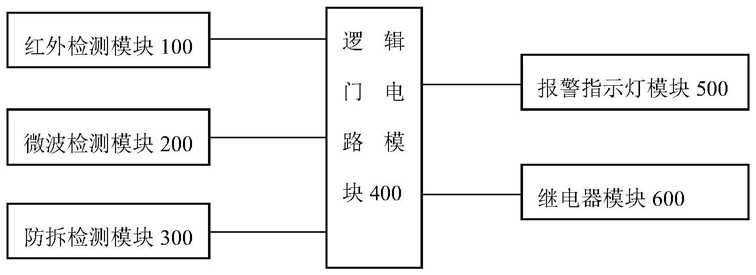

1.一种红外微波双鉴报警器,其特征在于,所述报警器包括红外检测模块、微波检测模块、防拆检测模块、逻辑门电路模块、报警指示灯模块和继电器模块,所述红外检测模块、微波检测模块和防拆检测模块均连接至逻辑门电路模块的输入端,所述报警指示灯模块连接至所述逻辑门电路模块的输出端。

2.根据权利要求1所述的一种红外微波双鉴报警器,其特征在于,所述逻辑门电路模块包括与门电路和或门电路,所述红外检测模块、微波检测模块均连接至与门电路的输入端,所述与门电路的输出端连接至或门电路的输入端,所述防拆检测模块连接至所述或门电路的输入端,所述报警指示灯模块连接至或门电路的输出端。

3.根据权利要求2所述的一种红外微波双鉴报警器,其特征在于,所述报警器还包括与所述或门电路的输出端连接的继电器模块,所述继电器模块连接至报警主机。

4.根据权利要求2所述的一种红外微波双鉴报警器,其特征在于,所述红外检测模块包括相互连接的热释电红外传感器和红外信号处理芯片,所述红外信号处理芯片连接至与门电路的输入端,所述热释电红外传感器的型号为KP500B-P/D204B,所述红外信号处理芯片的型号为BISS0001。

5.根据权利要求1所述的一种红外微波双鉴报警器,其特征在于,所述微波检测模块采用RCWL-0516型微波感应模块。

6.根据权利要求2所述的一种红外微波双鉴报警器,其特征在于,所述与门电路采用SN74AHC1G08DBVR型与门芯片,所述或门电路采用SN74LVC1G32DBVR型或门芯片。

7.根据权利要求2所述的一种红外微波双鉴报警器,其特征在于,所述防拆检测模块采用K9-1267H型轻触开关。
