专利号: 2020202258822
申请人: 成都嘉辰科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

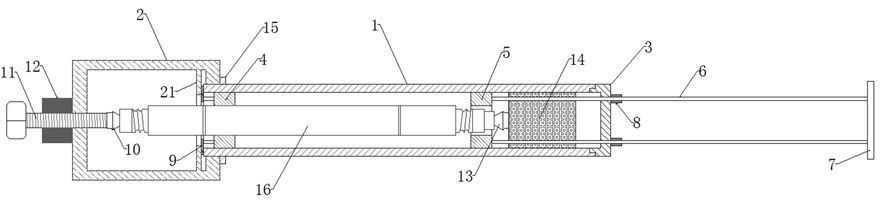

1.一种用于随钻陀螺探管的高温标定装置,其特征在于,包括恒温筒(1)、以及与恒温筒(1)同轴对接的密封接头(2),恒温筒(1)底部设置有用于制造恒温的发热体(14);

所述恒温筒(1)内同轴设置有一个前套环(4)和一个后套环(5),所述前套环(4)和后套环(5)的孔径与探管(16)直径相同;

所述前套环(4)位于恒温筒(1)入口处,所述后套环(5)相当于前套环(4)的反向侧连接有推杆(6),推杆(6)穿过所述发热体(14)后伸出恒温筒(1)底部端面;

所述发热体(14)上固定有一个下抵接部(13),所述密封接头(2)与恒温筒(1)入口螺纹密封连接,密封接头(2)端面螺纹连接一根螺纹杆(11),螺纹杆(11)伸入密封接头(2)内并固定一个上抵接部(10);

所述螺纹杆(11)、上抵接部(10)、下抵接部(13)以及前套环(4)和套环(5)的环孔圆心均位于恒温筒(1)轴线上。

2.根据权利要求1所述的一种用于随钻陀螺探管的高温标定装置,其特征在于,所述推杆(6)至少三根,均匀固定在后套环(5)侧面,推杆(6)反向端固定在一个推块(7)上,所述推杆(6)的长度满足将后套环(5)推至与前套环(4)抵接。

3.根据权利要求2所述的一种用于随钻陀螺探管的高温标定装置,其特征在于,所述恒温筒(1)底部设置有密封盖(3),所述推杆(6)穿过密封盖(3)后伸出,推杆(6)与密封盖(3)的贯穿处设置有用于保温的密封胶圈(8)。

4.根据权利要求1所述的一种用于随钻陀螺探管的高温标定装置,其特征在于,所述前套环(4)与一个垫圈(9)固定连接,所述垫圈(9)位于恒温筒(1)入口端面;

所述恒温筒(1)设置外螺纹与所述密封接头(2)螺纹连接,所述密封接头(2)内设置有一圈压板(21),密封接头(2)与恒温筒(1)密封连接后,所述压板(21)恰好抵接在垫圈(9)上将其压紧。

5.根据权利要求1所述的一种用于随钻陀螺探管的高温标定装置,其特征在于,所述螺纹杆(11)与密封接头(2)的螺纹连接处设置有密封胶套(12)。

6.根据权利要求1所述的一种用于随钻陀螺探管的高温标定装置,其特征在于,所述上抵接部(10)、下抵接部(13)的相向端为锥形,上抵接部(10)和下抵接部(13)的直径不超过所检定的探管(16)直径。

7.根据权利要求1所述的一种用于随钻陀螺探管的高温标定装置,其特征在于,所述发热体(14)为恒温发热丝。

8.根据权利要求1所述的一种用于随钻陀螺探管的高温标定装置,其特征在于,所述恒温筒(1)入口端外侧设置有密封接头(2)的限位块(15)。
