专利号: 2020202306826
申请人: 河南广度超硬材料有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-04-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

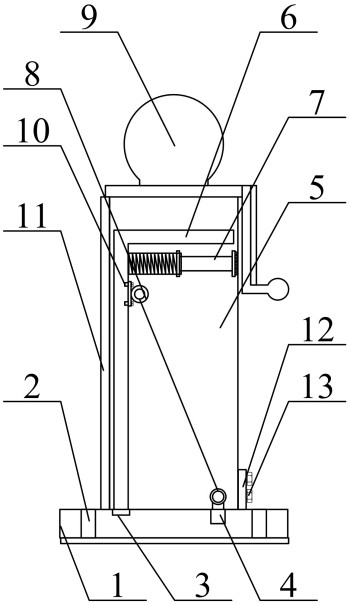

1.安全的平步楼梯扶手,其特征在于,该安全的平步楼梯扶手,包括固定底座(1),固定孔(2),第一螺纹孔(3),第二螺纹孔(4),扶手加固箱(5),L型加固板(6),可缓冲支撑杆结构(7),可拆卸牵引环结构(8),可拆卸手扶杆结构(9),第三螺纹孔(10),固定盖(11),加固连接板(12)和六角螺栓(13),所述的固定孔(2)分别开设在固定底座(1)的左右两侧内部中间位置;所述的第一螺纹孔(3)开设在固定底座(1)的上端左侧中间位置;所述的第二螺纹孔(4)开设在固定底座(1)的上端右侧中间位置;所述的扶手加固箱(5)的下端螺栓连接在固定底座(1)的上端中间位置;所述的L型加固板(6)的下端螺纹连接在第一螺纹孔(3)的上侧内部中间位置;所述的可缓冲支撑杆结构(7)安装在L型加固板(6)的右侧上部;所述的可拆卸牵引环结构(8)安装在第二螺纹孔(4)的内部;所述的可拆卸手扶杆结构(9)安装在扶手加固箱(5)的上端;所述的第三螺纹孔(10)分别开设在L型加固板(6)的右侧上部;所述的固定盖(11)螺栓连接在扶手加固箱(5)的左侧;所述的加固连接板(12)的下端焊接在固定底座(1)的上端右侧;所述的六角螺栓(13)分别贯穿加固连接板(12);所述的六角螺栓(13)分别螺纹连接在扶手加固箱(5)的右侧下部;所述的可缓冲支撑杆结构(7)包括缓冲管(71),缓冲弹簧(72),滑动杆(73),支撑杆(74)和支撑板(75),所述的缓冲弹簧(72)插接在缓冲管(71)的内部右侧;所述的滑动杆(73)滑动贯穿缓冲管(71)上下两端开设的滑孔;所述的支撑杆(74)的左侧螺栓连接在滑动杆(73)的右侧中间位置;所述的支撑杆(74)的右侧螺栓连接在支撑板(75)的左侧中间位置。

2.如权利要求1所述的安全的平步楼梯扶手,其特征在于,所述的可拆卸牵引环结构(8)包括螺纹杆(81),第一牵引环(82),牵引绳(83),第二牵引环(84)和连接座(85),所述的螺纹杆(81)的上端焊接在第一牵引环(82)的下端中间位置;所述的牵引绳(83)的下端系接在第一牵引环(82)的上端外壁;所述的牵引绳(83)的上端系接在第二牵引环(84)的下端外壁;所述的第二牵引环(84)螺栓连接在连接座(85)的右侧中间位置。

3.如权利要求1所述的安全的平步楼梯扶手,其特征在于,所述的可拆卸手扶杆结构(9)包括安装板(91),手扶杆(92),L型连接板(93),硅胶垫(94)和扶手(95),所述的手扶杆(92)螺栓连接在安装板(91)的上端中间位置;所述的安装板(91)螺栓连接在L型连接板(93)的左侧上部;所述的硅胶垫(94)螺钉连接在L型连接板(93)的右侧;所述的扶手(95)螺栓连接在L型连接板(93)的右侧下部。

4.如权利要求1所述的安全的平步楼梯扶手,其特征在于,所述的固定底座(1)采用底端胶接有橡胶垫的不锈钢座;所述的加固连接板(12)设置在固定孔(2)和第二螺纹孔(4)之间;所述的加固连接板(12)采用内部开设有通孔的不锈钢板;所述的L型加固板(6)设置在扶手加固箱(5)的内部中间位置。

5.如权利要求1所述的安全的平步楼梯扶手,其特征在于,所述的支撑杆(74)的左侧插接在缓冲管(71)的右侧内部中间位置;所述的支撑板(75)采用右侧设置凸起的且内部开设有通孔的不锈钢板。

6.如权利要求1所述的安全的平步楼梯扶手,其特征在于,所述的缓冲管(71)的左侧螺栓连接在L型加固板(6)的右侧上部;所述的支撑板(75)设置在扶手加固箱(5)的右侧内壁上部。

7.如权利要求2所述的安全的平步楼梯扶手,其特征在于,所述的第一牵引环(82)和第二牵引环(84)分别采用不锈钢环;所述的牵引绳(83)采用钢丝绳。

8.如权利要求2所述的安全的平步楼梯扶手,其特征在于,所述的螺纹杆(81)螺纹连接在第二螺纹孔(4)的上侧内部中间位置;所述的连接座(85)螺栓连接在L型加固板(6)的右侧上部;所述的连接座(85)设置在第三螺纹孔(10)的右侧;所述的连接座(85)设置在缓冲管(71)的下端。

9.如权利要求3所述的安全的平步楼梯扶手,其特征在于,所述的安装板(91)采用左右两侧开设有通孔的不锈钢板;所述的扶手(95)采用右侧设置为弧形的不锈钢扶手。

10.如权利要求3所述的安全的平步楼梯扶手,其特征在于,所述的安装板(91)螺栓连接在扶手加固箱(5)的上端;所述的L型连接板(93)和扶手(95)分别设置在扶手加固箱(5)的右侧。
