专利号: 2020202307922
申请人: 黄明旭
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

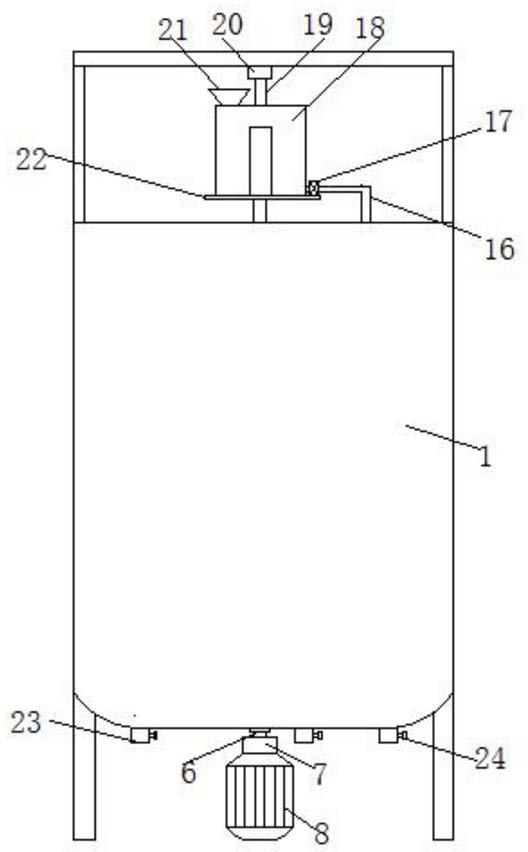

1.一种纺织用纺织染料搅拌机,包括搅拌罐体(1),其特征在于:所述搅拌罐体(1)内设置有第一搅拌室(2)和第二搅拌室(3),所述第一搅拌室(2)的底部固定连接有密封轴承(4),所述密封轴承(4)内贯穿有搅拌轴(5),所述搅拌轴(5)的底部固定连接有输出轴(6),所述输出轴(6)的底部设置有减速器(7),所述减速器(7)的底部设置有电机(8),所述搅拌轴(5)的外表面固定连接有第一搅拌架(9),所述第一搅拌架(9)的一侧固定连接有第一毛刷(10),所述第一搅拌架(9)远离第一毛刷(10)的一侧固定连接有第一喷头组(11),所述搅拌轴(5)的顶部外表面固定连接有第二搅拌架(12),所述第二搅拌架(12)的一侧设置有第二毛刷(13),所述第二搅拌架(12)远离第二毛刷(13)的一侧固定连接有第二喷头组(14),所述第一喷头组(11)和第二喷头组(14)的顶部固定连接有分流管(15),所述分流管(15)的顶部固定连接有输水管(16),所述输水管(16)远离分流管(15)的一端固定连接有增压泵(17),所述增压泵(17)远离输水管(16)的一端固定连接有水箱(18),所述水箱(18)的顶部中央固定连接有连接杆(19),所述连接杆(19)的顶部转动连接有轴套(20),所述轴套(20)的顶部固定连接有支架(25),所述水箱(18)的顶部一侧固定连接有进水斗(21),所述水箱(18)的底部固定连接有底座(22),所述底座(22)的底部中央与搅拌轴(5)固定连接有,所述第一搅拌室(2)和第二搅拌室(3)的底部均设置有排料口(23),所述排料口(23)上设置有阀门(24)。

2.根据权利要求1所述的一种纺织用纺织染料搅拌机,其特征在于:所述支架(25)的两侧与搅拌罐体(1)的顶部两侧固定连接,水箱(18)的一侧设置有透明观察窗。

3.根据权利要求1所述的一种纺织用纺织染料搅拌机,其特征在于:所述第一搅拌室(2)位于搅拌罐体(1)的中央,且第一搅拌室(2)和第二搅拌室(3)的底部设置为弧形。

4.根据权利要求1所述的一种纺织用纺织染料搅拌机,其特征在于:所述搅拌罐体(1)的底部四周均设置有支撑腿。

5.根据权利要求1所述的一种纺织用纺织染料搅拌机,其特征在于:所述第一毛刷(10)的一侧与第一搅拌室(2)的一侧室壁搭接,第二毛刷(13)的一侧与第二搅拌室(3)的室壁搭接。

6.根据权利要求1所述的一种纺织用纺织染料搅拌机,其特征在于:所述第一喷头组(11)距离第一搅拌室(2)的室壁五毫米,第二喷头组(14)距离第二搅拌室(3)的室壁五毫米。
