专利号: 2020202350157
申请人: 江西省欧陶科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-05-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

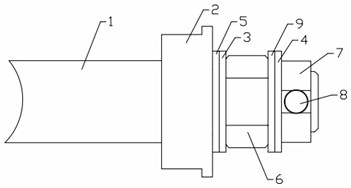

1.一种防止旋耕机主轴松脱的装置,其特征在于,包括主轴(1)、轴承组件(2)、第一钢垫片(3)、第二钢垫片(4)、第一弹性垫片(5)、第二弹性垫片(9)、螺母(6)、卡套(7)和螺栓(8),所述轴承组件(2)、第一弹性垫片(5)、第一钢垫片(3)、螺母(6)、第二弹性垫片(9)、第二钢垫片(4)、卡套(7)依次套接在所述主轴(1)的轴端,所述螺栓(8)拧接在卡套(7)与主轴(1)上,所述主轴(1)的轴端呈阶梯状,包括半径依次递减的第一轴段(11)、第二轴段(12)和第三轴段(13),所述第二轴段(12)靠近第三轴段(13)的部分设有一螺纹段(121),所述轴承组件(2)、第一弹性垫片(5)、第一钢垫片(3)、螺母(6)、第二弹性垫片(9)、第二钢垫片(4)依次连接在所述第二轴段(12)上,所述轴承组件(2)的一侧紧靠所述第一轴段(11),所述螺母(6)拧接在螺纹段(121),并通过第一弹性垫片(5)、第一钢垫片(3)紧压在轴承组件(2)的另一侧,所述卡套(7)套于所述第三轴段(13),并通过第二弹性垫片(9)、第二钢垫片(4)紧压在螺母(6)一侧,所述第三轴段(13)径向设有第一螺纹孔(131),所述卡套(7)内设有第二螺纹孔(51),所述螺栓(8)连接在所述第一螺纹孔(131)和第二螺纹孔(51)内。

2.根据权利要求1所述的防止旋耕机主轴松脱的装置,其特征在于,所述卡套(7)侧壁上设有第一平面和第二平面,所述第二螺纹孔(51)贯穿于所述第一平面和第二平面,所述螺栓(8)与卡套(7)之间还设有第三钢垫片(81)、第四钢垫片(82)、第三弹性垫片(83)和第四弹性垫片(84),所述第三弹性垫片(83)和第四弹性垫片(84)分别贴靠第一平面和第二平面设置。
