专利号: 2020202363617
申请人: 杭州鹏程混凝土有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-03-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

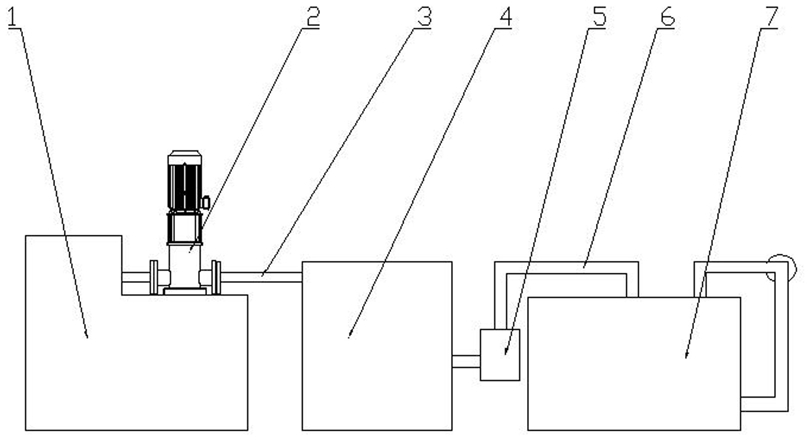

1.一种混凝土搅拌车清洗废水回收装置,其特征在于:包括废水集污箱(1),所述的废水集污箱(1)侧边设有与废水集污箱(1)相管路连通的污水回用组件(7),所述的污水回用组件(7)与废水集污箱(1)间设有废水分离组件(4),所述的废水分离组件(4)与废水集污箱(1)间设有与废水集污箱(1)相法兰式螺栓连接固定的送污泵(2),所述的送污泵(2)与废水集污箱(1)间、送污泵(2)与废水分离组件(4)间均设有与送污泵(2)相法兰式螺栓连接固定的排污管(3),所述的废水分离组件(4)与污水回用组件(7)间设有抽水泵(5),所述的抽水泵(5)与废水分离组件(4)间、抽水泵(5)与污水回用组件(7)间均设有与抽水泵(5)相法兰式螺栓连接固定的送水管(6)。

2.根据权利要求1所述的混凝土搅拌车清洗废水回收装置,其特征在于:所述的废水分离组件(4)包括分离水箱(9),所述的分离水箱(9)内设有过滤隔板(11),所述的过滤隔板(11)一端与分离水箱(9)间设有砂过滤网(10),所述的砂过滤网(10)与排污管(3)间设有石子过滤网(8)。

3.根据权利要求2所述的混凝土搅拌车清洗废水回收装置,其特征在于:所述的过滤隔板(11)另一端与分离水箱(9)间设有与砂过滤网(10)相连通的石子出料斜槽(12),所述的石子出料斜槽(12)与送水管(6)间设有与石子过滤网(8)相连通的砂出料斜槽(13)。

4.根据权利要求1所述的混凝土搅拌车清洗废水回收装置,其特征在于:所述的污水回用组件(7)包括与送水管(6)相连通的污水回用箱体(14),所述的污水回用箱体(14)内设有与污水回用箱体(14)嵌套的MBR膜支架(17),所述的MBR膜支架(17)内设有若干与MBR膜支架(17)相插嵌的MBR膜片(18),所述的污水回用箱体(14)上端设有与MBR膜片(18)相管路连通的曝气管(15)和出水管(16)。

5.根据权利要求4所述的混凝土搅拌车清洗废水回收装置,其特征在于:所述的污水回用箱体(14)上端设有与污水回用箱体(14)下部相连通的回水管(19),所述的回水管(19)上设有回水泵(20)。
