专利号: 2020202367054
申请人: 苏州玮斯曼自动化科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-06-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

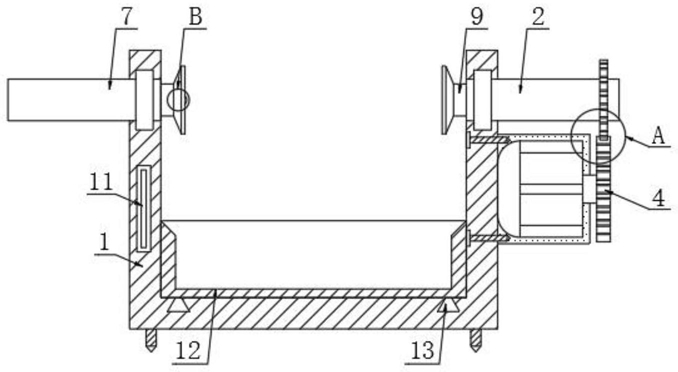

1.一种精密机械加工用夹持结构,包括基座(1),其特征在于:所述基座(1)的顶部一侧活动设有第一气缸(2),所述第一气缸(2)的端部外侧固定设有齿圈(3),所述齿圈(3)的底部设有齿轮(4),且所述齿圈(3)与齿轮(4)啮合,所述齿轮(4)接近基座(1)的一侧设有电机(5),且所述齿轮(4)与电机(5)通过输出轴传动连接,且所述电机(5)与基座(1)固定连接,所述基座(1)的顶部另一侧活动设有第二气缸(7),所述第一气缸(2)以及第二气缸(7)的相近端均设有吸盘(8),且两个所述吸盘(8)分别与第一气缸(2)以及第二气缸(7)通过输出轴传动连接,所述吸盘(8)的一侧固定设有压力传感器(10),所述基座(1)的内部设有单片机(11),且所述第一气缸(2)以及第二气缸(7)的输入端均与单片机(11)的输出端电性连接,所述压力传感器(10)的输出端与单片机(11)的输入端电性连接。

2.根据权利要求1所述的一种精密机械加工用夹持结构,其特征在于:所述电机(5)的外侧固定设有电机罩(6),且所述电机罩(6)与基座(1)通过螺钉可拆卸连接。

3.根据权利要求1所述的一种精密机械加工用夹持结构,其特征在于:所述第一气缸(2)以及第二气缸(7)相近一端的外侧套设有滚珠轴承,且所述第一气缸(2)以及第二气缸(7)均与基座(1)通过滚珠轴承连接。

4.根据权利要求1所述的一种精密机械加工用夹持结构,其特征在于:所述第一气缸(2)以及第二气缸(7)关于基座(1)呈中心对称分布,两个所述吸盘(8)之间呈相对设置。

5.根据权利要求1所述的一种精密机械加工用夹持结构,其特征在于:所述第一气缸(2)以及第二气缸(7)的相近端均设有伸缩杆(9),且两个所述吸盘(8)分别与两个第一气缸(2)以及第二气缸(7)通过伸缩杆(9)连接。

6.根据权利要求1所述的一种精密机械加工用夹持结构,其特征在于:所述基座(1)的内侧顶部设有回收盒(12),所述回收盒(12)的底部两侧均固定设有梯形滑轨(13),且所述回收盒(12)与基座(1)通过梯形滑轨(13)连接。
