专利号: 2020202410266
申请人: 河南广度超硬材料有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-04-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

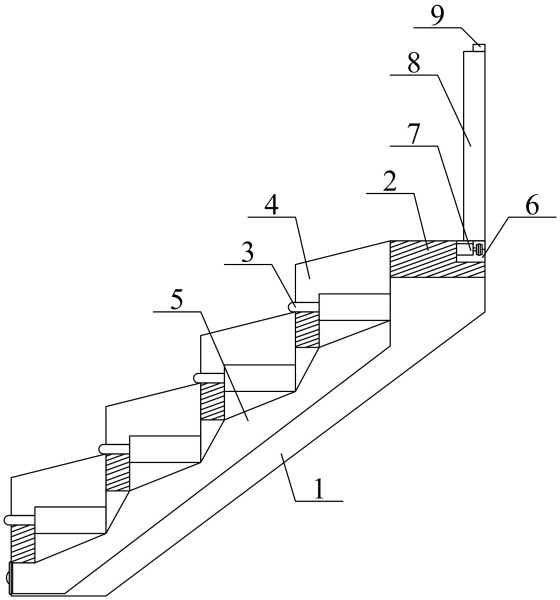

1.安全防滑的平步楼梯,其特征在于,该安全防滑的平步楼梯,包括楼梯本体(1),台阶(2),防滑踏板(3),前侧护板(4),废料收集架结构(5),固定框(6),驱动电机(7),纵向护架结构(8),红外感应开关(9),主动轮(10),滑动架结构(11),传动带(12),安装套(13),缓冲垫(14)和橡胶塞(15),所述的台阶(2)螺栓安装在楼梯本体(1)的上侧;所述的防滑踏板(3)胶接在台阶(2)的上侧;所述的前侧护板(4)螺栓安装在台阶(2)的前侧上部;所述的废料收集架结构(5)安装在前侧护板(4)的前侧下部;所述的固定框(6)嵌入在楼梯本体(1)的右上部;所述的驱动电机(7)螺栓安装在固定框(6)的内部左侧;所述的纵向护架结构(8)安装在固定框(6)的上部左侧;所述的主动轮(10)键连接在驱动电机(7)的前侧输出轴上;所述的滑动架结构(11)安装在固定框(6)的内侧上部;所述的缓冲垫(14)胶接在安装套(13)的右侧下部;所述的橡胶塞(15)胶接在缓冲垫(14)的下部;所述的纵向护架结构(8)包括纵向架(81),储存框(82),X型架(83),滑动杆(84)和纵向滑槽(85),所述的纵向架(81)螺栓安装在固定框(6)的上部左侧;所述的储存框(82)嵌入在纵向架(81)的右侧下部;所述的X型架(83)轴接在储存框(82)的内侧;所述的滑动杆(84)贯穿纵向滑槽(85)与X型架(83)的左上端轴接;所述的纵向滑槽(85)开设在储存框(82)的左上侧;所述的红外感应开关(9)胶接在纵向架(81)的上侧。2.如权利要求1所述的安全防滑的平步楼梯,其特征在于,所述的废料收集架结构(5)包括收集框(51),导向框(52),导落框(53),密封盖(54)和拉手(55),所述的导向框(52)胶接在收集框(51)的下部;所述的密封盖(54)插接在导落框(53)的左端;所述的拉手(55)胶接在密封盖(54)的左侧。3.如权利要求1所述的安全防滑的平步楼梯,其特征在于,所述的滑动架结构(11)包括横向U型滑轨(111),滑块(112),连接板(113),硅胶垫(114)和从动轮(115),所述的横向U型滑轨(111)嵌入在固定框(6)的上侧;所述的连接板(113)焊接在滑块(112)的中上部;所述的从动轮(115)轴接在横向U型滑轨(111)的右侧。4.如权利要求2所述的安全防滑的平步楼梯,其特征在于,所述的X型架(83)设置有2至16个,所述的X型架(83)由左至右依次轴接。5.如权利要求3所述的安全防滑的平步楼梯,其特征在于,所述的滑块(112)滑动卡接在横向U型滑轨(111)的内侧。6.如权利要求2所述的安全防滑的平步楼梯,其特征在于,所述的导落框(53)螺钉安装在楼梯本体(1)的前侧下部,同时与导向框(52)下端接通。7.如权利要求2所述的安全防滑的平步楼梯,其特征在于,所述的收集框(51)嵌入在前侧护板(4)的前侧下部。8.如权利要求3所述的安全防滑的平步楼梯,其特征在于,所述的硅胶垫(114)胶接在横向U型滑轨(111)的上部前后两侧。9.如权利要求1所述的安全防滑的平步楼梯,其特征在于,所述的传动带(12)套接在主动轮(10)和从动轮(115)的外侧,同时与滑块(112)螺钉连接。10.如权利要求1所述的安全防滑的平步楼梯,其特征在于,所述的缓冲垫(14)通过安装套(13)套接在X型架(83)的右上部。
