专利号: 202020241903X
申请人: 河南广度超硬材料有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-08-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

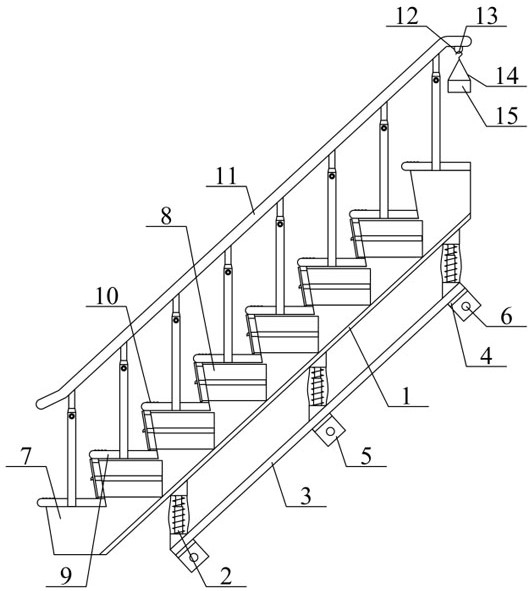

1.多功能的平步楼梯,其特征在于,该多功能的平步楼梯,包括楼梯主体(1),抗震缓冲架结构(2),底部连接板(3),底部固定板(4),底部耳板(5),底部固定孔(6),台阶(7),物品存放架结构(8),踏板(9),防滑条(10),可调节扶手架结构(11),挂环(12),挂钩(13),连接绳(14)和存放斗(15),所述的抗震缓冲架结构(2)安装在楼梯主体(1)的下部;所述的底部连接板(3)安装在抗震缓冲架结构(2)的下部;所述的底部固定板(4)分别焊接在底部连接板(3)的下部;所述的底部耳板(5)焊接在底部固定板(4)的后侧下部;所述的底部固定孔(6)开设在底部耳板(5)的中间位置;所述的台阶(7)浇筑在楼梯主体(1)的上部;所述的物品存放架结构(8)分别安装在台阶(7)的左侧;所述的踏板(9)分别螺栓安装在台阶(7)的上侧;所述的可调节扶手架结构(11)安装在台阶(7)的前侧上部;所述的挂钩(13)挂接在挂环(12)的外侧;所述的连接绳(14)胶接在挂钩(13)的下部;所述的抗震缓冲架结构(2)包括上侧三角座(21),下侧三角座(22),支撑管(23),支撑杆(24),减震弹簧(25)和防护套(26),所述的上侧三角座(21)分别螺栓安装在楼梯主体(1)的下部;所述的下侧三角座(22)设置在上侧三角座(21)的下部,并螺栓安装在底部连接板(3)的上侧;所述的支撑管(23)焊接在下侧三角座(22)的中上部;所述的支撑杆(24)焊接在上侧三角座(21)的中下部,同时插接在支撑管(23)的内侧。

2.如权利要求1所述的多功能的平步楼梯,其特征在于,所述的可调节扶手架结构(11)包括扶手(111),防护杆(112),防护管(113),顶紧螺栓(114)和密封套(115),所述的防护杆(112)分别螺钉安装在扶手(111)的下部;所述的防护管(113)螺栓安装在台阶(7)的上侧;

所述的顶紧螺栓(114)螺纹连接在防护杆(112)与防护管(113)的前侧连接处;所述的挂环(12)螺钉安装在扶手(111)的下部右侧。

3.如权利要求1所述的多功能的平步楼梯,其特征在于,所述的物品存放架结构(8)包括储存插框(81),储存插斗(82),挡板(83),拉手(84),滑块(85)和滑轨(86),所述的储存插框(81)嵌入在台阶(7)的左侧;所述的挡板(83)螺钉安装在储存插斗(82)的左侧;所述的拉手(84)螺钉安装在挡板(83)的左侧;所述的滑轨(86)螺钉安装在储存插框(81)内壁中间位置的前后两侧。

4.如权利要求3所述的多功能的平步楼梯,其特征在于,所述的减震弹簧(25)套接在支撑管(23)和支撑杆(24)的外侧,同时在上下两侧与上侧三角座(21)和下侧三角座(22)的内侧接触。

5.如权利要求3所述的多功能的平步楼梯,其特征在于,所述的储存插斗(82)插接在储存插框(81)的内部左侧。

6.如权利要求2所述的多功能的平步楼梯,其特征在于,所述的防护杆(112)插接在防护管(113)的内侧上部。

7.如权利要求2所述的多功能的平步楼梯,其特征在于,所述的密封套(115)胶接在防护管(113)的上端,同时套接在防护杆(112)的外侧。

8.如权利要求3所述的多功能的平步楼梯,其特征在于,所述的滑块(85)螺钉安装在储存插斗(82)的前后两侧,同时与滑块(85)滑动卡接。

9.如权利要求1所述的多功能的平步楼梯,其特征在于,所述的防护套(26)设置在减震弹簧(25)的外侧,同时在上下两端分别胶接在上侧三角座(21)的外侧下部以及下侧三角座(22)的外侧上部。
