专利号: 2020202443876
申请人: 商丘师范学院
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

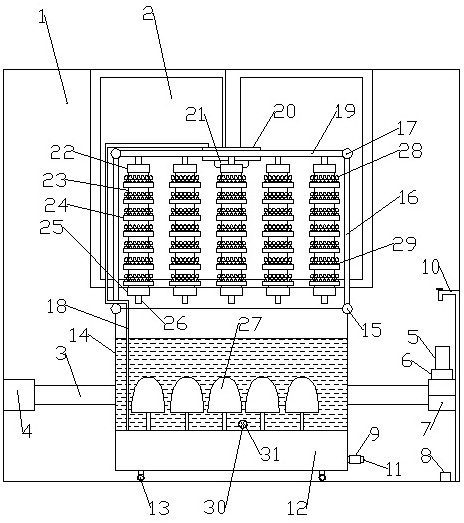

1.一种建筑物阳台生态养殖系统,包括安装在阳台本体(1)的窗子(2)下方墙体上的预制滑动固定盒(4),其特征在于:所述的预制滑动固定盒(4)为两个,两个预制滑动固定盒(4)对称固定安装在窗子(2)下方墙体的边缘位置,在两个预制滑动固定盒(4)之间安装有移动旋转带(3),移动旋转带(3)为环形结构,在移动旋转带(3)的内侧固定安装有齿条圈(34),齿条圈(34)的两端内侧分别啮合安装有主动齿轮(33)和从动齿轮(32),主动齿轮(33)和从动齿轮(32)的中心均设置有纵向支撑轴(42),两个纵向支撑轴(42)分别纵向套装在两个预制滑动固定盒(4)内,每个预制滑动固定盒(4)均为一侧设置有开口的方形空腔结构,两个预制滑动固定盒(4)的开口方向相互对应,主动齿轮(33)的顶部与减速机(6)的输出端相连接,减速机(6)的输入端与电机(5)的输出端相连接,在移动旋转带(3)外侧中心位置固定安装有固定连接条(39),固定连接条(39)的外侧通过粘接的方式与预制生态装置相连接,在预制滑动固定盒(4)上固定安装有控制器(7),电机(5)通过导线与控制器(7)相连接,在阳台本体(1)的一侧固定安装有加水管道(10),在加水管道(10)一侧的阳台本体(1)底面安装有地漏(8)。

2.根据权利要求1所述的建筑物阳台生态养殖系统,其特征在于:所述的预制生态装置包括生态鱼缸(14),生态鱼缸(14)的一侧与固定连接条(39)通过粘贴的方式固定连接,在生态鱼缸(14)的另一侧底部固定安装有置换废水生态收集槽(12),在生态鱼缸(14)以及置换废水生态收集槽(12)的底部安装有底部滑动轮(13),在生态鱼缸(14)一侧的底部安装有与地漏(8)相配合的排污管(11),在置换废水生态收集槽(12)上方的生态鱼缸(14)侧面安装有置换水排水管(30),在生态鱼缸(14)上方固定安装有顶部支撑框(19),顶部支撑框(19)的内侧中心位置固定安装有漏水盘(20),漏水盘(20)的圆周方向通过四根排水管(40)与顶部支撑框(19)相连接,排水管(40)的内侧与漏水盘(20)相连通,在排水管(40)的底部设置有漏水孔,该漏水孔下方通过管道与悬挂接头(22)相连接,悬挂接头(22)通过螺纹连接的方式与悬挂支座(23)相连接,悬挂支座(23)的底部与底部过滤盘(25)相连接,底部过滤盘(25)的底部与出水管(26)相连通,出水管(26)的底部出口位于生态鱼缸(14)的顶部,在悬挂支座(23)上设置有中部扩展仓(24),中部扩展仓(24)的内部安装有第一过滤层(37),在悬挂支座(23)外侧的中部扩展仓(24)的顶面开设有顶部种植插接管(29),在底部过滤盘(25)的内侧安装与第二过滤层(38),在生态鱼缸(14)的底部安装有抽水泵(43),抽水泵(43)的上部与抽水管道(18)相连通,抽水管道(18)的出口位于漏水盘(20)的顶部。

3.根据权利要求2所述的建筑物阳台生态养殖系统,其特征在于:所述的生态鱼缸(14)为顶部设置有开口的长方体空腔结构,生态鱼缸(14)的宽度是阳台本体(1)宽度的三分之一至二分之一,生态鱼缸(14)顶部所处的平面不高于窗子(2)底部所处的平面,移动旋转带(3)位于生态鱼缸(14)纵向中部位置,生态鱼缸(14)顶部所处的平面不高于加水管道(10)出水口所处的平面,排污管(11)的安装位置与地漏(8)的安装位置相互对应,在排污管(11)上安装有第一电磁阀(9),第一电磁阀(9)通过导线与控制器(7)相连接,在置换水排水管(30)上安装有第二电磁阀(31),第二电磁阀(31)通过导线与控制器(7)相连接,抽水泵(43)通过导线与控制器(7)相连接。

4.根据权利要求2所述的建筑物阳台生态养殖系统,其特征在于:所述的置换废水生态收集槽(12)为顶部带有开口的长方体槽状结构,置换废水生态收集槽(12)的长度与生态鱼缸(14)的长度相等,置换废水生态收集槽(12)的高度不高于生态鱼缸(14)高度的三分之一,在置换废水生态收集槽(12)内填充有泥土,该泥土内种植有大型绿植(27)。

5.根据权利要求2所述的建筑物阳台生态养殖系统,其特征在于:所述的顶部支撑框(19)为长方形框架结构,在顶部支撑框(19)的四个边角位置固定安装有四个顶部连接球(17),四个顶部连接球(17)分别通过四根纵向支撑杆(16)与四个底部连接球(15)固定连接,四个底部连接球(15)的底部与生态鱼缸(14)的顶部四个边角固定卡接。

6.根据权利要求2所述的建筑物阳台生态养殖系统,其特征在于:所述的漏水盘(20)为顶部带有开口的圆形槽状结构,漏水盘(20)的圆周方向均等分布有四个漏水盘出水口,四根排水管(40)的内侧分别与该四个漏水盘出水口相连通,四根排水管(40)呈十字交叉状分布在漏水盘(20)的圆周方向,所述的悬挂接头(22)为圆形管状结构,相邻的两个悬挂接头(22)之间连接有横向防摆线(41)。

7.根据权利要求2所述的建筑物阳台生态养殖系统,其特征在于:所述的悬挂支座(23)为圆柱形管状结构,悬挂支座(23)的直径不大于悬挂接头(22)的直径,在悬挂支座(23)的顶部外侧面设置有顶部外螺纹层(35),在悬挂支座(23)的底部外侧面设置有底部外螺纹层(36),悬挂支座(23)的顶部通过顶部外螺纹层(35)与悬挂接头(22)螺纹连接,悬挂支座(23)的底部通过底部外螺纹层(36)与底部过滤盘(25)螺纹连接。

8.根据权利要求2所述的建筑物阳台生态养殖系统,其特征在于:所述的中部扩展仓(24)为圆形环状结构,中部扩展仓(24)的内侧与悬挂支座(23)内侧连通为一体结构,中部扩展仓(24)的直径不小于悬挂支座(23)的直径,第一过滤层(37)位于中部扩展仓(24)的中下部,顶部种植插接管(29)为圆柱形管状结构,顶部种植插接管(29)的底部与中部扩展仓(24)的顶部相连通,在顶部种植插接管(29)内插接有小型绿植(28)。

9.根据权利要求2或6所述的建筑物阳台生态养殖系统,其特征在于:所述的漏水盘(20)下方设置有顶部补光灯(21),顶部补光灯(21)通过导线与控制器(7)相连接。

10.根据权利要求2或3所述的建筑物阳台生态养殖系统,其特征在于:所述的加水管道(10)为字母L字形结构,加水管道(10)的顶部水平管道的长度不小于预制滑动固定盒(4)的长度。
