专利号: 2020202445922
申请人: 商丘师范学院
专利类型:实用新型
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种永磁无铁芯多级电机用串并联电路,包括定子(3)、转子(2)和三相电源,其特征在于,所述转子(2)的数量为多个,两个所述转子(2)之间设置有定子(3),所述定子(3)为绝缘材质制成的圆环形,定子(3)内嵌有绕组线,所述绕组线包括A、B和C三相绕组,所述三相绕组之间呈单层链式交叉排列,一个所述定子(3)的三相绕组出线有6条分别为:A、a和B、b以及C、c,多个定子(3)的三相绕组出线之间设置有串联电路或并联电路,所述串联电路用于提高电机扭矩,所述并联电路用于提高电机转速,多个定子(3)进行并联接线时,定子(3)的出线A互相连接、B互相连接、C互相连接作为星点,定子(3)出线a互相连接、b互相连接、c互相连接作为电源线连接三相电源;

多个定子(3)进行串联接线时,其中一个所述定子(3)的出线A、B、C之间互相连接作为星点、出线a、b、c与下一所述定子(3)的出线A、B、C连接,下一所述定子(3)的出线a、b、c作为电源线连接三相电源。

2.根据权利要求1所述的一种永磁无铁芯多级电机用串并联电路,其特征在于,所述转子(2)包括磁轭盘和永磁体,所述磁轭盘为圆环状结构,所述永磁体沿磁轭盘圆周等距布设,磁轭盘与永磁体固定连接。

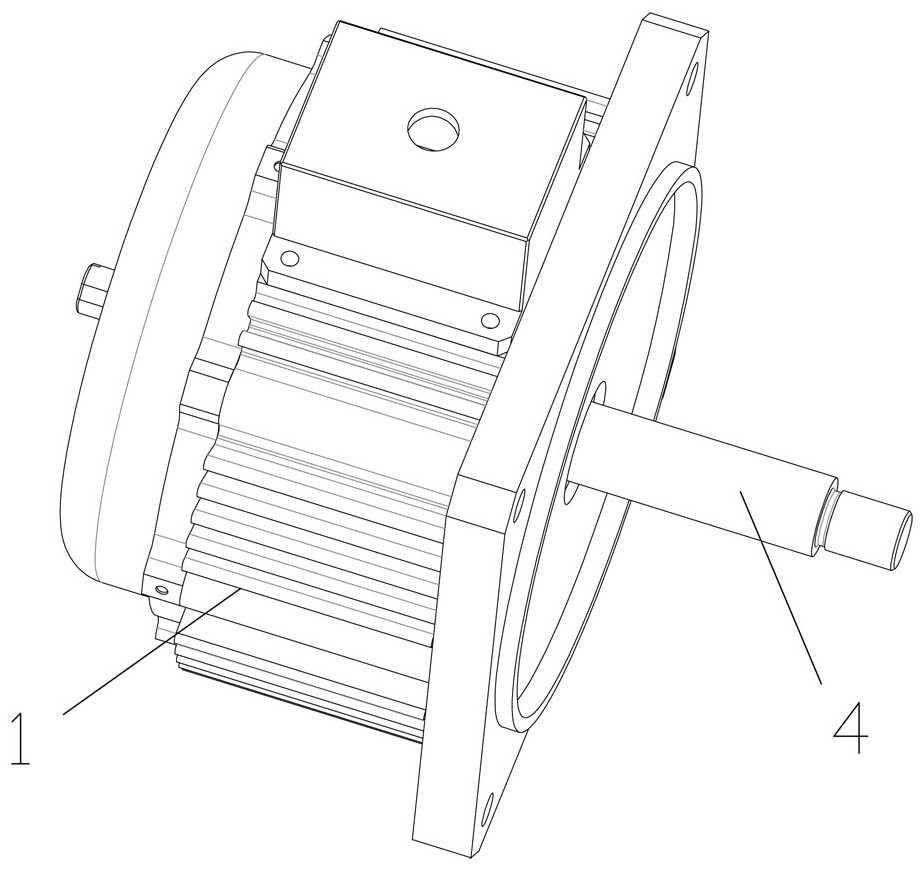

3.根据权利要求2所述的一种永磁无铁芯多级电机用串并联电路,其特征在于,多个所述转子(2)之间设置有转轴(4),所述转轴(4)与转子(2)固定连接,转轴(4)转动连接有外壳(1),所述外壳(1)设置于定子(3)和转子(2)外部,外壳(1)与定子(3)固定连接。

4.根据权利要求1所述的一种永磁无铁芯多级电机用串并联电路,其特征在于,多个所述定子(3)的出线经串联电路或并联电路连接后设置于外壳(1)外部,定子(3)的出线接线处设置有接线端子(5)。

5.根据权利要求1所述的一种永磁无铁芯多级电机用串并联电路,其特征在于,所述定子(3)和转子(2)之间留有间隙。
