专利号: 2020202661688
申请人: 河南省健琪医疗器械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2025-03-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

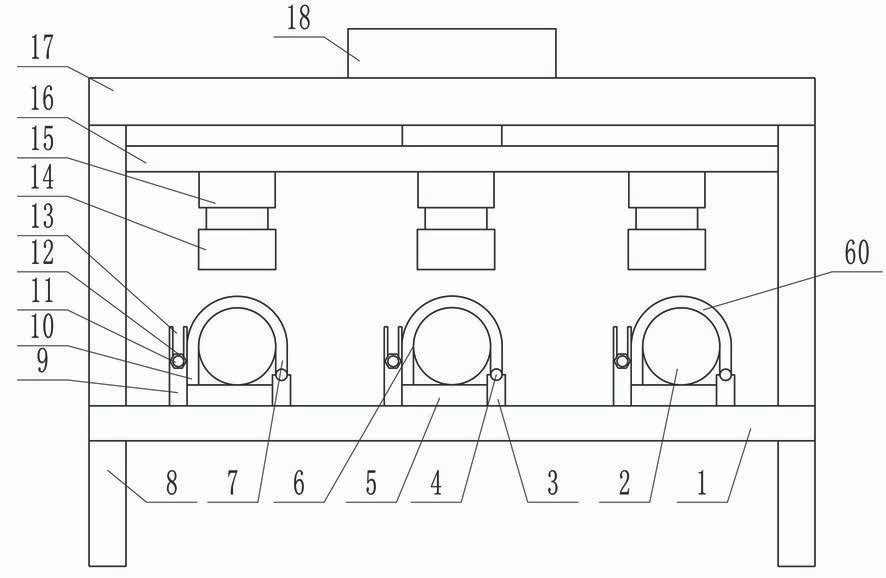

1.一种医用纱布卷裁切装置,包括底座,其特征在于:底座的顶部设有若干个均匀间隔的支撑装置,底座上还固定有固定架,固定架的顶部固定有第一伸缩杆,第一伸缩杆的底部固定有固定板,固定板的底部固定有与支撑装置一一对应的切割装置;支撑装置包括固定在底座上的支撑板,支撑板的一侧设有固定在底座上的第一支架,第一支架上可拆卸固定有支撑轴,支撑轴上设有若干个能够沿支撑轴移动的固定块,固定块上铰接有用于盖合待裁切纱布卷的上盖,上盖包括左定位板和右定位板,左定位板和右定位板之间固定有开口向下的弧形盖板;切割装置包括水平设置的第二伸缩杆和竖直设置的切割刀,固定板的底部设有滑槽,滑槽沿支撑板的长度方向设置,第二伸缩杆的固定端固定在滑槽内,第二伸缩杆的自由端与切割刀的顶部固定连接。

2.如权利要求1所述的医用纱布卷裁切装置,其特征在于:切割刀的顶部固定有竖直设置的第三伸缩杆,第三伸缩杆的自由端与切割刀固定连接,第三伸缩杆的固定端与第二伸缩杆的自由端固定连接。

3.如权利要求2所述的医用纱布卷裁切装置,其特征在于:第二伸缩杆的数量为两个,两个伸缩杆的固定端分别固定在滑槽的两端,两伸缩杆的自由端分别固定在第三伸缩杆的固定端。

4.如权利要求1所述的医用纱布卷裁切装置,其特征在于:弧形盖板的一端与左定位板的顶部固定连接,弧形盖板的另一端与右定位板的顶部固定连接,上盖盖合之后,左定位板和右定位板分别与待裁切的纱布卷的侧面接触,弧形盖板与待裁切的纱布卷的顶面接触。

5.如权利要求1所述的医用纱布卷裁切装置,其特征在于:支撑板的另一侧设有第二支架,支撑装置还包括连接轴,连接轴依次贯穿右定位板,连接轴的两端可拆卸固定在第二支架上。

6.如权利要求5所述的医用纱布卷裁切装置,其特征在于:第二支架包括两个竖直设置的第二支撑杆,两第二支撑杆分别固定在支撑板的两端,第二支撑杆的顶部设有卡槽,连接轴的端部卡接在卡槽内。

7.如权利要求1所述的医用纱布卷裁切装置,其特征在于:第一支架包括两竖直设置的第一支撑杆,两第一支撑杆分别固定在支撑板的两端,第一支撑杆的端部放置在放置槽内,支撑杆的外端螺纹连接有螺母,螺母顶紧在第一支撑杆上。

8.如权利要求1所述的医用纱布卷裁切装置,其特征在于:支撑轴上设有沿支撑轴长度方向设置的刻度尺。

9.如权利要求1-8中任意一项所述的医用纱布卷裁切装置,其特征在于:医用纱布卷裁切装置还包括控制器,第一伸缩杆、第二伸缩杆、第三伸缩杆均为液压杆或者电动推杆,第一伸缩杆、第二伸缩杆及第三伸缩杆分别与控制器电连接。
