专利号: 2020202732842
申请人: 广东培正学院
专利类型:实用新型
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-06-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

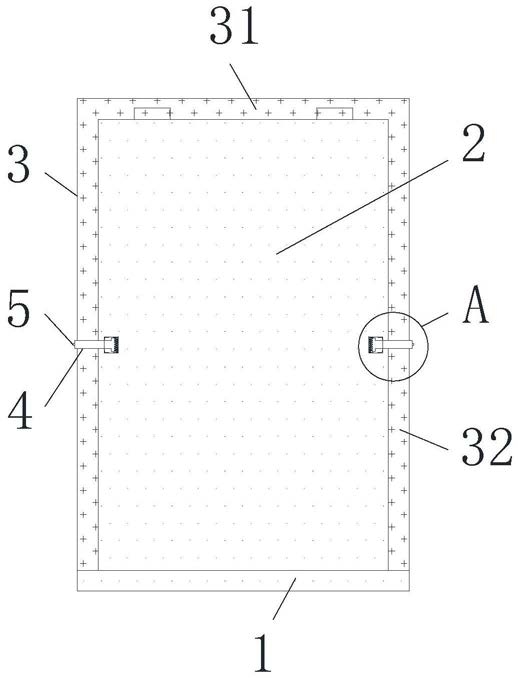

1.一种拼接式计算机机箱连接件,包括底板(1),其特征在于:所述底板(1)的两侧固定有第一侧板(2),所述底板(1)的上方盖设有上盖(3),所述上盖(3)、第一侧板(2)和底板(1)共同组成拼接式机箱,所述第一侧板(2)外表面两侧的中间位置均固定有连接块(4),所述上盖(3)两侧板的两侧边缘处均固定有卡块(5),所述连接块(4)与卡块(5)一一对应,所述连接块(4)和卡块(5)共同组成连接件,所述第一侧板(2)通过连接件与上盖(3)形成固定连接。

2.根据权利要求1所述的一种拼接式计算机机箱连接件,其特征在于:所述底板(1)的表面开设有第二插槽(11),且第二插槽(11)设置有四个,每两个所述第二插槽(11)为一组,一组所述第二插槽(11)的连线与第一侧板(2)相垂直,所述第二插槽(11)关于底板(1)的横纵中轴线对称设置。

3.根据权利要求1所述的一种拼接式计算机机箱连接件,其特征在于:所述第一侧板(2)的顶部固定有第一插块(21),且第一插块(21)关于第一侧板(2)的纵向中轴线对称设置。

4.根据权利要求1所述的一种拼接式计算机机箱连接件,其特征在于:所述上盖(3)包括顶板(31)和第二侧板(32),所述顶板(31)的两侧均安设有第二侧板(32)。

5.根据权利要求4所述的一种拼接式计算机机箱连接件,其特征在于:所述顶板(31)的顶壁开设有第一插槽(311),且第一插槽(311)的尺寸与第一插块(21)的尺寸相吻合,并且第一插槽(311)与第一插块(21)一一对应,所述第二侧板(32)的底部固定有第二插块(321),且第二插块(321)的尺寸与第二插槽(11)的尺寸相吻合,并且第二插块(321)与第二插槽(11)一一对应。

6.根据权利要求1所述的一种拼接式计算机机箱连接件,其特征在于:所述连接块(4)包括矩形固定块(41)和L型连接板(42),所述矩形固定块(41)的内部为空心结构,所述L型连接板(42)的一端嵌入矩形固定块(41)的内部。

7.根据权利要求6所述的一种拼接式计算机机箱连接件,其特征在于:所述矩形固定块(41)的一侧开设有通槽(411),对通槽(411)相对称的所述矩形固定块(41)的一侧内壁固定有弹簧(412),所述L型连接板(42)的折板上开设有卡槽(421),且卡槽(421)的尺寸与卡块(5)的尺寸相符合,所述L型连接板(42)通过弹簧(412)与矩形固定块(41)构成伸缩结构。
