专利号: 2020202746050
申请人: 深圳市一元科技股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-05-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

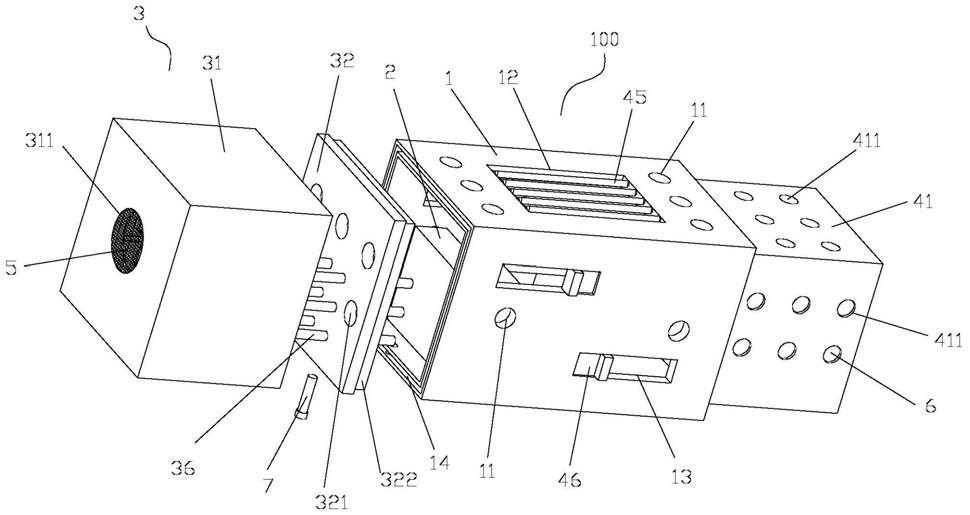

1.一种多相转换的逆变电源,其特征在于,

包括第一箱体、逆变器、第一散热组件和第二散热组件,所述第一箱体为中空结构,具有第一通孔,所述第一通孔的数量为多个,多个所述第一通孔均匀分布于所述第一箱体四周,所述逆变器固定于所述第一箱体内;所述第一散热组件包括第二箱体、隔板、安装件、转动轴、叶片和传热导杆,所述第二箱体位于所述第一箱体的一侧,所述隔板与所述第一箱体和所述第二箱体可拆卸连接,并位于所述第一箱体和所述第二箱体之间,所述第二箱体具有第二通孔,所述第二通孔位于远离所述隔板的一侧,所述安装件与所述第二箱体固定连接,并位于所述第二箱体内,且位于所述第二通孔处,所述转动轴与所述安装件转动连接,所述叶片的数量为多个,多个所述叶片与所述转动轴固定连接,并沿所述转动轴圆周方向均匀分布,所述传热导杆的数量为多个,多个所述传热导杆位于所述第二箱体内,且贯穿所述隔板,位于所述第一箱体内,与所述逆变器连接,所述隔板具有多个第三通孔,多个所述第三通孔与所述第一箱体和所述第二箱体连通;

所述第二散热组件包括第三箱体、移动件、滑动件和螺杆,所述第三箱体与所述第二箱体滑动连接,并位于远离所述第一箱体的一侧,所述第三箱体具有多个第四通孔,多个所述第四通孔均匀分布于所述第三箱体的四周,所述移动件与所述第三箱体固定连接,并位于所述第三箱体内,所述滑动件与所述移动件固定连接,并位于所述移动件远离所述第三箱体的一侧,所述螺杆贯穿所述滑动件和所述移动件,且与所述滑动件滑动连接。

2.如权利要求1所述的多相转换的逆变电源,其特征在于,

所述第一箱体还具有第一凹槽和第二凹槽,所述第一凹槽位于所述第一箱体远离所述第二箱体和所述第三箱体的一侧,所述第二凹槽的数量为多个,多个所述第二凹槽位于所述第一凹槽的两个相邻面上,且位于远离所述第二箱体和所述第三箱体的一侧。

3.如权利要求2所述的多相转换的逆变电源,其特征在于,

所述第二散热组件还包括散热翅片,所述散热翅片的数量为多个,多个所述散热翅片与所述第一箱体转动连接,并均匀分布于所述第一凹槽内。

4.如权利要求3所述的多相转换的逆变电源,其特征在于,

所述第二散热组件还包括滑块,所述滑块的数量为多个,每一所述滑块与所述第一箱体滑动连接,并位于每一所述第二凹槽内。

5.如权利要求1所述的多相转换的逆变电源,其特征在于,

所述多相转换的逆变电源还包括过滤网,所述过滤网与所述第二箱体固定连接,并覆盖所述第二通孔。

6.如权利要求5所述的多相转换的逆变电源,其特征在于,

所述多相转换的逆变电源还包括透气膜,所述透气膜的数量为多个,多个所述透气膜分别覆盖多个所述第一通孔、多个所述第三通孔和多个所述第四通孔。

7.如权利要求1所述的多相转换的逆变电源,其特征在于,

所述第一箱体还具有第三凹槽,所述第三凹槽位于靠近所述隔板的一侧,所述隔板具有凸起,所述凸起与所述隔板一体成型,并位于所述第三凹槽内。

8.如权利要求7所述的多相转换的逆变电源,其特征在于,

所述多相转换的逆变电源还包括固定件,所述固定件贯穿所述第一箱体、所述第三凹槽和所述凸起。

9.如权利要求1所述的多相转换的逆变电源,其特征在于,

所述多相转换的逆变电源还包括逆变电路,所述逆变电路搭载于所述逆变器上,所述逆变电路包括三极管Q1、三极管Q2、三极管Q3、三极管Q4、变压器T、电容C和电阻R,所述三极管Q1的集电极和所述三极管Q3的集电极连接直流电压正极,所述三极管Q2的发射极和所述三极管Q4的发射极连接直流电压负极,所述变压器T的第一端与所述三极管Q1的发射极和所述三极管Q2的集电极连接,所述变压器T的第二端与所述三极管Q3的发射极和所述三极管Q4的集电极连接,所述电容C的第一端和所述电阻R的第一端与所述变压器T的第三端连接,所述电容C的第二端和所述电阻R的第二端与所述变压器T的第四端连接。

10.如权利要求9所述的多相转换的逆变电源,其特征在于,

所述逆变电路还包括电感L,所述电感L的第一端与所述变压器T的第三端连接,所述电感L的第二端与所述电容C的第一端和所述电阻R的第一端连接。
