专利号: 2020202784137
申请人: 河南广度超硬材料有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-04-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

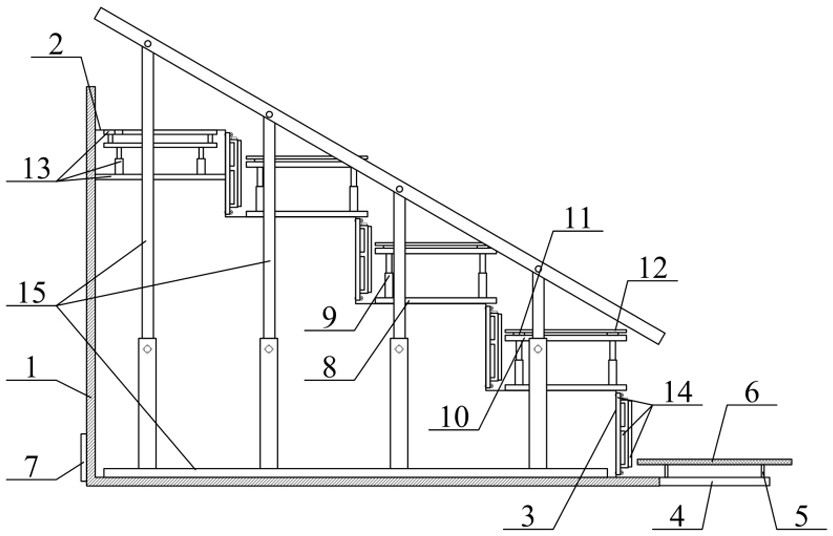

1.组合式的平步楼梯,其特征在于,该组合式的平步楼梯包括楼房建筑(1),平步楼梯平台(2),平步楼梯垂台(3),收集板(4),立柱(5),不锈钢网板(6),控制器(7),安装座(8),起降电缸(9),升降台(10),压力检测传感器(11),防滑板(12),可升降隐藏式称重组合板结构(13),可夜间辅助照明提示板结构(14)和可高度辅助调节扶杆结构(15),所述的平步楼梯平台(2)横向砌设在平步楼梯垂台(3)的上部;所述的楼房建筑(1)的内部砌设有平步楼梯平台(2)和平步楼梯垂台(3);所述的收集板(4)横向螺栓连接在楼房建筑(1)的右下侧进出口处;所述的收集板(4)的上部四角位置分别纵向螺栓连接有立柱(5);所述的立柱(5)之间的上端横向螺栓连接有不锈钢网板(6);所述的控制器(7)纵向螺钉连接在楼房建筑(1)的左下侧;所述的安装座(8)横向螺栓连接在平步楼梯平台(2)的上部;所述的安装座(8)的上部四角位置分别纵向螺栓连接有起降电缸(9);所述的起降电缸(9)的输出杆上端螺栓连接有升降台(10);所述的升降台(10)的上部四角位置分别螺栓连接有压力检测传感器(11);所述的压力检测传感器(11)之间的上部螺栓连接有防滑板(12);所述的可升降隐藏式称重组合板结构(13)和平步楼梯平台(2)相连接;所述的可夜间辅助照明提示板结构(14)和平步楼梯垂台(3)相连接;所述的可高度辅助调节扶杆结构(15)和楼房建筑(1)相连接;所述的可升降隐藏式称重组合板结构(13)包括按压开关(131),隐藏式称量秤(132),连接柱(133),升降板(134),升降电缸(135)和固定衬板(136),所述的按压开关(131)镶嵌在隐藏式称量秤(132)的内部左侧;所述的连接柱(133)一端螺钉连接升降板(134)的上部四角位置,另一端螺钉连接在隐藏式称量秤(132)的下部四角位置;所述的升降板(134)横向螺栓连接在升降电缸(135)之间的上部;所述的升降电缸(135)分别纵向螺栓连接在固定衬板(136)的上部四角位置。

2.如权利要求1所述的组合式的平步楼梯,其特征在于,所述的可夜间辅助照明提示板

结构(14)包括反光提示片(141),防护罩(142),安装板(143),声光控开关(144),夜间照明灯(145)和透光板(146),所述的反光提示片(141)从前向后胶接在防护罩(142)的上端;所述的防护罩(142)螺钉连接在安装板(143)的右表面;所述的声光控开关(144)和夜间照明灯(145)从上到下依次螺钉连接在安装板(143)的右表面;所述的透光板(146)纵向螺钉连接在防护罩(142)的右部透光口处。

3.如权利要求1所述的组合式的平步楼梯,其特征在于,所述的可高度辅助调节扶杆结

构(15)包括手扶杆(151),活动轴(152),调节杆(153),固定套管(154),方头螺栓(155)和衔接座(156),所述的手扶杆(151)通过活动轴(152)安装在调节杆(153)之间的上端;所述的调节杆(153)纵向插接在固定套管(154)的内部,并通过方头螺栓(155)紧固连接设置;所述的固定套管(154)纵向从左到右依次螺纹连接在衔接座(156)的上部。

4.如权利要求1所述的组合式的平步楼梯,其特征在于,所述的固定衬板(136)横向螺

栓连接在上部设置的所述的平步楼梯垂台(3)和楼房建筑(1)之间。

5.如权利要求1所述的组合式的平步楼梯,其特征在于,所述的平步楼梯平台(2)的内

部中间位置开设有隐藏式称量秤(132)隐藏下落的长方形通孔。

6.如权利要求2所述的组合式的平步楼梯,其特征在于,所述的反光提示片(141)具体

采用荧光片,所述的防护罩(142)具体采用纵截面为长方形的铝罩。

7.如权利要求2所述的组合式的平步楼梯,其特征在于,所述的透光板(146)具体采用

透明玻璃板。

8.如权利要求2所述的组合式的平步楼梯,其特征在于,所述的夜间照明灯(145)采用

多个环形LED灯。

9.如权利要求2所述的组合式的平步楼梯,其特征在于,所述的安装板(143)纵向螺钉

连接在平步楼梯垂台(3)的右侧中间位置。

10.如权利要求3所述的组合式的平步楼梯,其特征在于,所述的衔接座(156)横向螺栓连接在楼房建筑(1)的底部。
