专利号: 2020202794073
申请人: 河南广度超硬材料有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-08-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

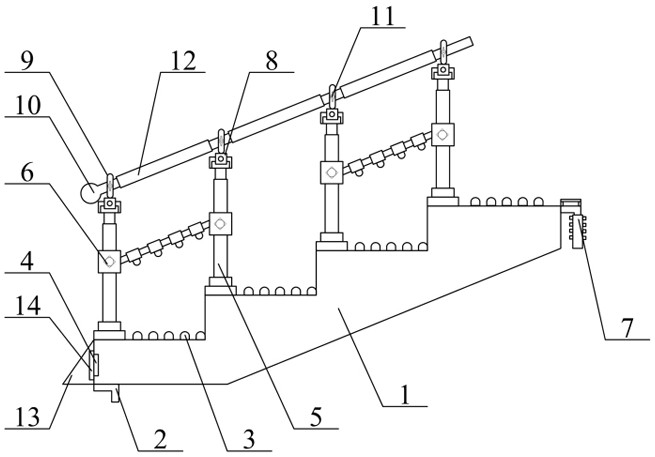

1.轻型平步楼梯,其特征在于,该轻型平步楼梯,包括楼梯主体(1),L型固定板(2),防滑条(3),吸附块(4),可旋转调节手扶支撑杆结构(5),可调节儿童杆结构(6),可插接提动座结构(7),倒U型座(8),固定环(9),手扶杆(10),顶紧螺栓(11),硅胶套(12),锥形板(13)和固定片(14),所述的L型固定板(2)螺栓连接在楼梯主体(1)的下端左侧;所述的防滑条(3)从左到右依次胶接在楼梯主体(1)的上端;所述的吸附块(4)镶嵌在楼梯主体(1)的左侧下部中间位置;所述的可旋转调节手扶支撑杆结构(5)从左到右依次安装在楼梯主体(1)的上端前面;所述的可调节儿童杆结构(6)安装在可旋转调节手扶支撑杆结构(5)的外壁;所述的可插接提动座结构(7)安装在楼梯主体(1)的右侧上部;所述的固定环(9)的下端焊接在倒U型座(8)的上端中间位置;所述的顶紧螺栓(11)分别螺纹连接在固定环(9)的正表面中间位置;所述的手扶杆(10)依次贯穿固定环(9)的内部中间位置;所述的硅胶套(12)从左到右套接在手扶杆(10)的外壁;所述的固定片(14)镶嵌在锥形板(13)的右侧内部中间位置;所述的锥形板(13)通过固定片(14)吸附在吸附块(4)的左侧;所述的可旋转调节手扶支撑杆结构(5)包括支撑固定板(51),连接座(52),支撑管(53),螺纹杆(54),深沟球轴承(55)和连接块(56),所述的连接座(52)焊接在支撑固定板(51)的上端中间位置;所述的支撑管(53)的下端螺纹连接在连接座(52)的上侧内部中间位置;所述的螺纹杆(54)的下端螺纹连接在支撑管(53)的上侧内部中间位置;所述的螺纹杆(54)的上端插接在深沟球轴承(55)的内圈;所述的深沟球轴承(55)镶嵌在连接块(56)的下端内部中间位置。

2.如权利要求1所述的轻型平步楼梯,其特征在于,所述的可调节儿童杆结构(6)包括套接管(61),方头螺栓(62),PPC杆(63),PVC管(64)和橡胶凸起(65),所述的方头螺栓(62)分别轴接在套接管(61)的正表面中间位置;所述的PPC杆(63)的两端分别胶接在套接管(61)之间的中间位置;所述的PVC管(64)从左到右依次螺钉连接在PPC杆(63)的外壁;所述的橡胶凸起(65)分别胶接在PVC管(64)的下端中间位置。

3.如权利要求1所述的轻型平步楼梯,其特征在于,所述的可插接提动座结构(7)包括插接座(71),固定块(72),插接板(73),提拉杆(74)和手拉杆(75),所述的固定块(72)从上到下依次焊接在插接座(71)的左右两侧;所述的插接板(73)的下端插接在插接座(71)的上侧内壁中间位置;所述的提拉杆(74)分别焊接在插接座(71)的上端四角位置;所述的手拉杆(75)横向焊接在提拉杆(74)的上端。

4.如权利要求1所述的轻型平步楼梯,其特征在于,所述的硅胶套(12)分别设置在固定环(9)之间;所述的固定片(14)采用表面涂抹有漆层的铁片;所述的吸附块(4)采用磁铁块;

所述的固定片(14)和吸附块(4)吸附设置;所述的防滑条(3)采用上端设置为弧形的硅胶条。

5.如权利要求1所述的轻型平步楼梯,其特征在于,所述的螺纹杆(54)的上端外壁和深沟球轴承(55)的内圈过盈配合;所述的支撑固定板(51)采用左右两侧内部中间位置开设有螺纹孔的不锈钢板。

6.如权利要求1所述的轻型平步楼梯,其特征在于,所述的支撑固定板(51)从左到右依次螺栓连接在楼梯主体(1)的上端;所述的连接块(56)分别轴接在倒U型座(8)的下侧内部中间位置。

7.如权利要求2所述的轻型平步楼梯,其特征在于,所述的橡胶凸起(65)的下端设置为弧形;所述的PVC管(64)采用透明的PVC管。

8.如权利要求2所述的轻型平步楼梯,其特征在于,所述的套接管(61)分别套接在支撑管(53)的外壁;所述的PPC杆(63)设置在支撑管(53)之间。

9.如权利要求3所述的轻型平步楼梯,其特征在于,所述的插接座(71)采用上侧内部中间位置开设有插接孔的不锈钢座;所述的插接板(73)采用L型的不锈钢板;所述的手拉杆(75)分别设置在插接座(71)的上端前面和上端后面。

10.如权利要求3所述的轻型平步楼梯,其特征在于,所述的插接板(73)的左侧螺栓连接在楼梯主体(1)的右侧上部。
