专利号: 2020202794124
申请人: 河南广度超硬材料有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-08-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

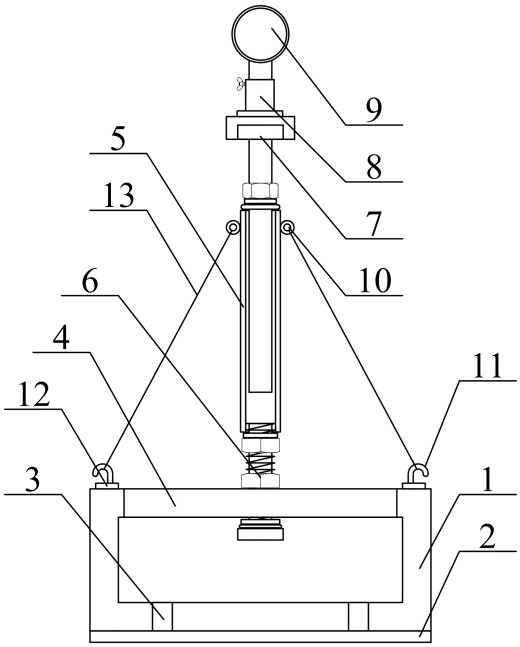

1.一种可调节的平步楼梯的扶手,其特征在于,该可调节的平步楼梯的扶手,包括安装座(1),硅胶垫(2),固定孔(3),滑孔(4),支撑管(5),可滑动锁紧座结构(6),可旋转锁紧支撑座结构(7),可插接安装环结构(8),手扶管(9),牵引环(10),挂接钩(11),连接座(12)和牵引绳(13),所述的硅胶垫(2)胶接在安装座(1)的下端;所述的固定孔(3)分别开设在安装座(1)的底端左右两侧内部中间位置;所述的滑孔(4)开设在安装座(1)的上侧内部中间位置;所述的支撑管(5)的下端安装在可滑动锁紧座结构(6)的上端;所述的可滑动锁紧座结构(6)安装在滑孔(4)内部;所述的可旋转锁紧支撑座结构(7)安装在支撑管(5)的上侧内部中间位置;所述的可插接安装环结构(8)安装在可旋转锁紧支撑座结构(7)的上端;所述的手扶管(9)贯穿可插接安装环结构(8)的内部中间位置;所述的牵引环(10)分别焊接在支撑管(5)的左右两侧上部;所述的挂接钩(11)分别焊接在连接座(12)的上端中间位置;所述的连接座(12)分别螺栓连接在安装座(1)的上端左右两侧;所述的牵引绳(13)一端分别系接在牵引环(10)的下端外壁;所述的牵引绳(13)另一端分别系接在挂接钩(11)的上端外壁;

所述的可滑动锁紧座结构(6)包括滑动座(61),硅胶圈(62),第一弹簧垫(63),第一方头螺母(64),第二方头螺母(65)和PVC环(66),所述的硅胶圈(62)套接在滑动座(61)的外壁下部;所述的第一弹簧垫(63)套接在滑动座(61)的外壁下部;所述的第一方头螺母(64)和第二方头螺母(65)分别螺纹连接在滑动座(61)的外壁;所述的PVC环(66)套接在滑动座(61)的外壁上部。

2.如权利要求1所述的可调节的平步楼梯的扶手,其特征在于,所述的可旋转锁紧支撑座结构(7)包括调节杆(71),锁紧螺母(72),第二弹簧垫(73),橡胶垫(74),深沟球轴承(75)和支撑座(76),所述的锁紧螺母(72)和第二弹簧垫(73)以及橡胶垫(74)分别套接在调节杆(71)的外壁上部;所述的调节杆(71)的上端插接在深沟球轴承(75)的内圈;所述的深沟球轴承(75)镶嵌在支撑座(76)的下端内部中间位置。

3.如权利要求1所述的可调节的平步楼梯的扶手,其特征在于,所述的可插接安装环结构(8)包括连接板(81),固定管(82),翼形螺栓(83),插接杆(84)和插接环(85),所述的固定管(82)的下端焊接在连接板(81)的上端中间位置;所述的翼形螺栓(83)螺纹连接在固定管(82)的左侧上部;所述的插接杆(84)的下端插接在固定管(82)的上侧内部中间位置;所述的插接杆(84)的上端焊接在插接环(85)的下端中间位置。

4.如权利要求1所述的可调节的平步楼梯的扶手,其特征在于,所述的连接座(12)分别设置在滑孔(4)的左右两侧;所述的支撑管(5)采用不锈钢螺纹管。

5.如权利要求1所述的可调节的平步楼梯的扶手,其特征在于,所述的硅胶圈(62)设置在第一弹簧垫(63)的下端;所述的PVC环(66)设置在第二方头螺母(65)的上端;所述的第一方头螺母(64)设置在第二方头螺母(65)的下端。

6.如权利要求1所述的可调节的平步楼梯的扶手,其特征在于,所述的滑动座(61)滑动贯穿滑孔(4);所述的第一方头螺母(64)设置在安装座(1)的上端;所述的滑动座(61)的上端螺纹连接在支撑管(5)的下侧内部中间位置。

7.如权利要求2所述的可调节的平步楼梯的扶手,其特征在于,所述的第二弹簧垫(73)设置在锁紧螺母(72)和橡胶垫(74)之间;所述的第二弹簧垫(73)设置在锁紧螺母(72)的下端;所述的调节杆(71)的上端外壁和深沟球轴承(75)的内圈过盈配合。

8.如权利要求2所述的可调节的平步楼梯的扶手,其特征在于,所述的调节杆(71)的下端螺纹连接在支撑管(5)的上侧内部中间位置;所述的橡胶垫(74)设置在支撑管(5)的上端。

9.如权利要求3所述的可调节的平步楼梯的扶手,其特征在于,所述的插接环(85)采用外壁套接有硅胶套的不锈钢环;所述的连接板(81)采用左右两侧内部中间位置开设有通孔的不锈钢板。
