专利号: 2020202861754
申请人: 青岛科技大学
专利类型:实用新型
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2023-09-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

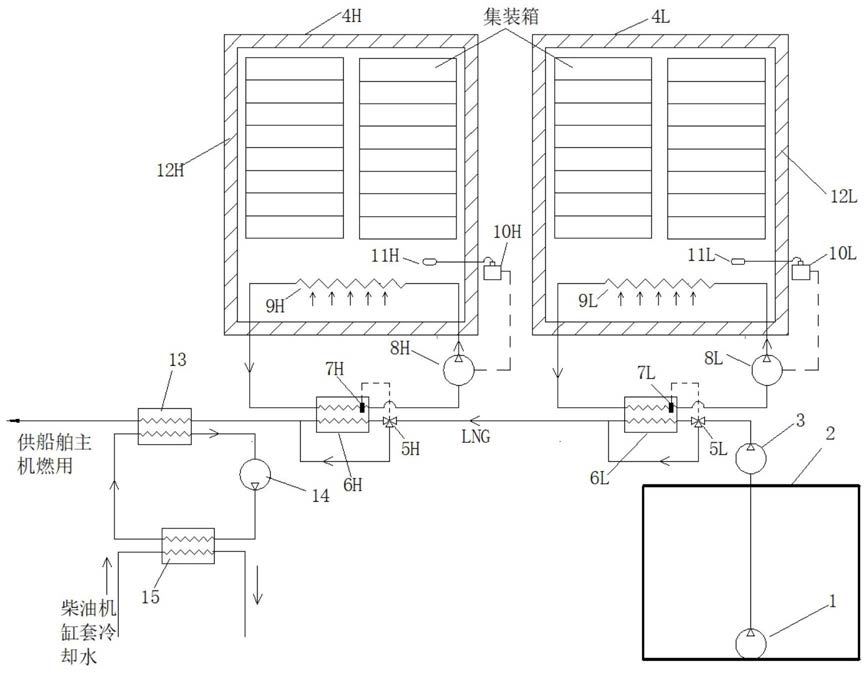

1.一种利用LNG冷能的船舶冷藏集装箱保温系统,其特征在于:该系统包括四个单元,分别是:供气单元、高温货舱单元、低温货舱单元、缸套水加热单元;

其中,供气单元包括驳运泵(1)、LNG燃料舱(2)、增压泵(3)、加热器(13);

低温货舱单元包括:低温货舱(4L)、第一温控三通阀(5L)、低温换热器(6L)、低温换热器温包(7L)、低温循环泵(8L)、低温货舱冷风机(9L)、低温继电器(10L)、低温货舱温包(11L)、低温货舱保温层(12L);

高温货舱单元包括:高温货舱(4H)、第二温控三通阀(5H)、高温换热器(6H)、高温换热器温包(7H)、高温循环泵(8H)、高温货舱冷风机(9H)、高温继电器(10H)、高温货舱温包(11H)、高温货舱保温层(12H);

缸套水加热系统包括:加热循环泵(14)、冷却水换热器(15)。

2.根据权利要求1所述的一种利用LNG冷能的船舶冷藏集装箱保温系统,其特征在于:低温货舱(4L)的内壁上设有低温货舱保温层(12L);高温货舱(4H)的内壁上设有高温货舱保温层(12H)。

3.根据权利要求1所述的一种利用LNG冷能的船舶冷藏集装箱保温系统,其特征在于:在低温货舱单元中,循环管路中所使用的冷媒是60%的乙二醇水溶液。

4.根据权利要求1所述的一种利用LNG冷能的船舶冷藏集装箱保温系统,其特征在于:在高温货舱单元中,选取40%的乙二醇水溶液作为循环管路中的冷媒。
