专利号: 202020297110X
申请人: 衢州学院
专利类型:实用新型
专利状态:已下证
专利领域: 装订;图册;文件夹;特种印刷品
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

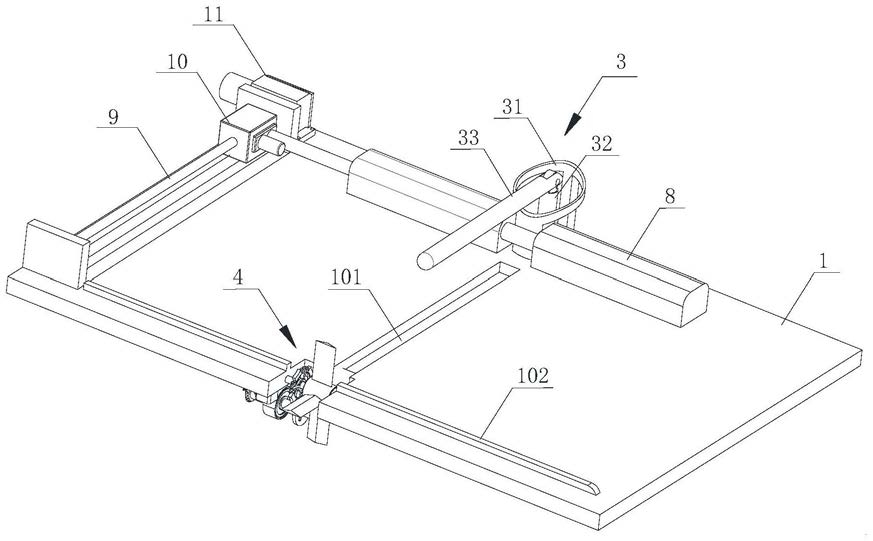

1.阅读辅助装置,其特征在于:包括放书板(1)和用于将放书板(1)架设于书桌桌面(15)上方的多个支撑脚(2);所述放书板(1)上设有翻书装置(3)和压书装置(4);所述翻书装置(3)包括支架(31)、立杆(32)以及翻页棒(33);所述支架(31)固定于放书板(1)外侧边缘上方,所述支架(31)的顶部轮廓从外侧向内侧逐渐降低;所述立杆(32)设于支架(31)内,其一端穿过放书板(1)与设于放书板(1)背面的传动轴A(5)相连接,另一端铰接有翻页棒(33),所述翻页棒(33)上设有硅胶套;所述压书装置(4)包括压书滚轮(41),所述压书滚轮(41)设于放书板(1)下方的凹槽内,所述压书滚轮(41)与设于放书板(1)背面的传动轴B(6)相连接,所述压书滚轮(41)上设有若干个压书片(42);所述传动轴A(5)和传动轴B(6)均通过齿轮传动机构与电机A(7)连接可由电机A(7)驱动;所述电机A(7)与控制面板相连可通过控制面板控制其工作。

2.根据权利要求1所述的阅读辅助装置,其特征在于:所述压书滚轮(41)包括滚筒(411)和滚轴(412);所述滚筒(411)上设有压书片(42);所述滚轴(412)设于滚筒(411)内,其两端穿出滚筒(411)并通过轴承固定于所述放书板(1)的凹槽内。

3.根据权利要求2所述的阅读辅助装置,其特征在于:所述压书滚轮(41)通过间歇机构(43)与所述传动轴B(6)相连接;所述间歇机构(43)为不完全齿轮机构,包括相互啮合的主动轮(431)和从动轮(432),所述主动轮(431)套设于所述传动轴B(6)上,所述从动轮(432)套设于所述滚轴(412)上。

4.根据权利要求1所述的阅读辅助装置,其特征在于:所述压书装置(4)还包括止逆器(44),所述止逆器(44)用于控制所述压书片(42)向单一方向转动。

5.根据权利要求1所述的阅读辅助装置,其特征在于:所述放书板(1)上还设有柱面放大镜(8),所述柱面放大镜(8)通过滑块(10)与设于放书板(1)边缘处的丝杆滑台(9)滑动连接,所述丝杆滑台(9)通过电机B(11)驱动工作;所述电机B(11)与控制面板相连可通过控制面板控制其工作。

6.根据权利要求1所述的阅读辅助装置,其特征在于:所述支架(31)上下可调节。

7.根据权利要求1至6任一权利要求所述的阅读辅助装置,其特征在于:所述放书板(1)的中间设有一纵向的书背放置槽(101),所述书背放置槽(101)的下方设有限位板(102),所述限位板(102)与书背放置槽(101)垂直设置。

8.根据权利要求1至6任一权利要求所述的阅读辅助装置,其特征在于:所述支撑脚(2)与所述放书板(1)铰接,且铰接结构上设有止口。
