专利号: 2020203155217
申请人: 宁乡县盛鑫机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-11-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

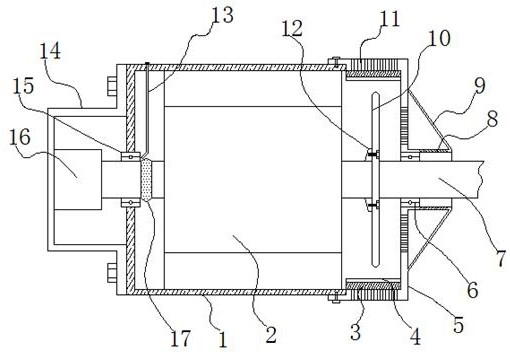

1.一种用于车床加工的润滑装置,包括外壳(1),其特征在于:所述外壳(1)内腔安装有转子(2),外壳(1)左侧壁中间位置水平固定嵌入有左轴承(15),左轴承(15)的中轴水平向右固定贯穿有传动杆(7),外壳(1)右侧固定对接连接有连接罩(5),连接罩(5)中部水平固定嵌入有右轴承(6),右轴承(6)的中轴与传动杆(7)右端部固定贯穿连接;连接罩(5)外侧一体化连接有导风罩(9),导风罩(9)下壁和连接罩(5)右侧壁均开设有倾斜出风孔(8);

所述连接罩(5)上下两侧壁均竖直开设有若干呈矩阵分布的进风孔(11),位于所述转子(2)右方的传动杆(7)上一体化固定连接有搭接圈台(12),位于所述搭接圈台(12)右侧的传动杆(7)上螺栓固定套接有扇叶(10);

所述外壳(1)左侧外部固定连接有保护罩(14);位于所述左轴承(15)右方的传动杆(7)上固定套接有圆环(17),外壳(1)上部左侧竖直向下固定连通有注油管(13),所述注油管(13)下端口部朝左轴承(15)方向倾斜。

2.根据权利要求1所述的一种用于车床加工的润滑装置,其特征在于:位于所述进风孔(11)部位的连接罩(5)内壁固定连接有滤网盒(4),滤网盒(4)内放置有过滤棉(3)。

3.根据权利要求1所述的一种用于车床加工的润滑装置,其特征在于:所述保护罩(14)内腔左侧固定安装有松刀气缸(16),松刀气缸(16)右端部与传动杆(7)左端部固定连接。
