专利号: 202020315526X
申请人: 宁乡县盛鑫机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-11-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

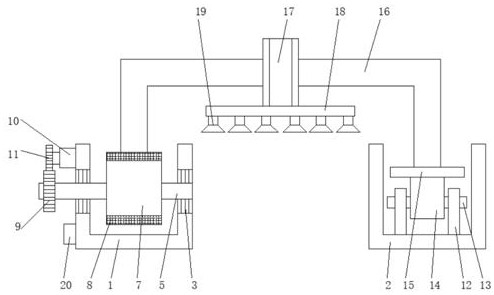

1.一种车床加工冷却液喷洒装置,包括第一移动盒(1)和第二移动盒(2),其特征在于:

所述第一移动盒(1)后端左右两侧内部均贯穿固定安装有第一轴承(3),所述第一移动盒(1)前端左右两侧内部均贯穿固定安装有第二轴承(4),两个所述第一轴承(3)内侧壁之间贯穿固定安装有第一随动杆(5),两个所述第二轴承(4)内侧壁之间贯穿固定安装有第二随动杆(6),所述第一随动杆(5)和第二随动杆(6)中端表面均贯穿固定安装有滚动桶(7),两个所述滚动桶(7)外侧壁之间活动安装有传送皮带(8),所述传送皮带(8)顶端表面固定安装有滑动支架(16);

所述第一随动杆(5)左侧顶端表面镶嵌安装有随动齿轮(9),所述第一移动盒(1)左侧顶端表面固定安装有转动电机(10),所述转动电机(10)左侧顶端表面镶嵌安装有传动齿轮(11),所述传动齿轮(11)底端与随动齿轮(9)顶端相啮合,所述第一移动盒(1)左侧底端表面固定安装有控制面板(20)。

2.根据权利要求1所述的车床加工冷却液喷洒装置,其特征在于:所述第二移动盒(2)内部左右两侧表面均等距固定安装有若干支撑杆(12),每两个所述支撑杆(12)中端内部之间均贯穿活动安装有旋转杆(13),每个所述旋转杆(13)中端表面均贯穿固定安装有滑轮(14),所述滑动支架(16)右侧底端表面紧贴在滑轮(14)顶端表面。

3.根据权利要求1所述的车床加工冷却液喷洒装置,其特征在于:所述滑动支架(16)中端内部贯穿固定安装有输送管(17),所述输送管(17)底端表面固定安装有连接管(18),所述连接管(18)底端表面等距固定安装有若干喷洒喷头(19)。

4.根据权利要求2所述的车床加工冷却液喷洒装置,其特征在于:所述第一移动盒(1)、第二移动盒(2)、第一随动杆(5)、第二随动杆(6)、支撑杆(12)和旋转杆(13)均是由碳素钢材质制成。

5.根据权利要求1所述的车床加工冷却液喷洒装置,其特征在于:所述控制面板(20)的输入端与外接电源通过输电线构成电性连接,所述控制面板(20)的输出端与转动电机(10)的输入端通过输电线构成电性连接。
