专利号: 2020203178276
申请人: 杜宁
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

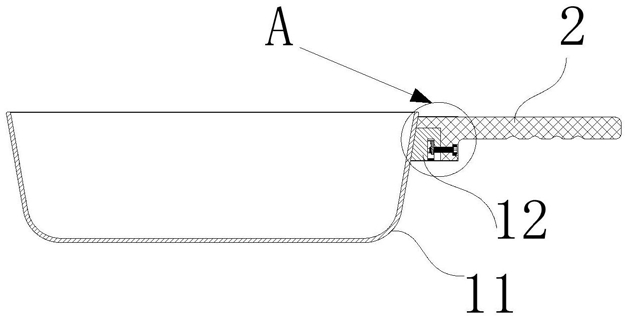

1.一种具备防松锅柄的锅,包括锅体(11)和锅柄(2),其特征在于:所述锅体(11)外侧固定连接有固定安装件(12),所述固定安装件(12)设置安装间隙(12a)及从所述安装间隙(12a)的一侧面贯穿至所述固定安装件(12)外侧面的内螺纹部(12b);前端设置有径向锁紧孔的螺钉(3)穿过所述锅柄(2)的安装孔与所述内螺纹部(12b)旋合,并使得所述固定安装件(12)与所述锅柄(2)固定连接;所述锁紧孔部分露出至所述安装间隙(12a),露出的所述锁紧孔中安装两端大小不同的卡紧件(4);所述卡紧件(4)的小端穿过所述锁紧孔,大端留在所述锁紧孔外侧;所述卡紧件(4)的侧面分别抵住所述锁紧孔前端内壁与所述安装间隙(12a)的侧壁。

2.根据权利要求1所述的一种具备防松锅柄的锅,其特征在于:所述安装间隙(12a)开口处固定安装导向盖(6),所述导向盖(6)设置导向槽,所述卡紧件(4)的一端插入所述导向槽内。

3.根据权利要求2所述的一种具备防松锅柄的锅,其特征在于:所述导向槽底部固定安装弹性件(5),所述弹性件(5)抵住所述卡紧件(4)的大端并受压产生推力。

4.根据权利要求1所述的一种具备防松锅柄的锅,其特征在于:所述安装间隙(12a)内安装弹性件(5);所述弹性件(5)抵住所述卡紧件(4)的大端并受压产生推力。

5.根据权利要求3或4所述的一种具备防松锅柄的锅,其特征在于:所述弹性件(5)为弹簧、板簧或碟簧。

6.根据权利要求1-4任一项所述的一种具备防松锅柄的锅,其特征在于:所述固定安装件(12)与所述锅体(11)通过铸造方式一体成型。

7.根据权利要求1-4任一项所述的一种具备防松锅柄的锅,其特征在于:所述固定安装件(12)与所述锅体(11)通过焊接或铆钉铆合的方式固定连接。

8.根据权利要求1-4任一项所述的一种具备防松锅柄的锅,其特征在于:所述卡紧件(4)为圆锥销或楔形键。

9.根据权利要求1-4任一项所述的一种具备防松锅柄的锅,其特征在于:所述固定安装件(12)与所述锅柄(2)结合处的外侧套设外壳(7)。

10.根据权利要求9所述的一种具备防松锅柄的锅,其特征在于:所述外壳(7)为不锈钢材质。
