专利号: 2020203220273
申请人: 洛阳万基铝加工有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2023-08-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

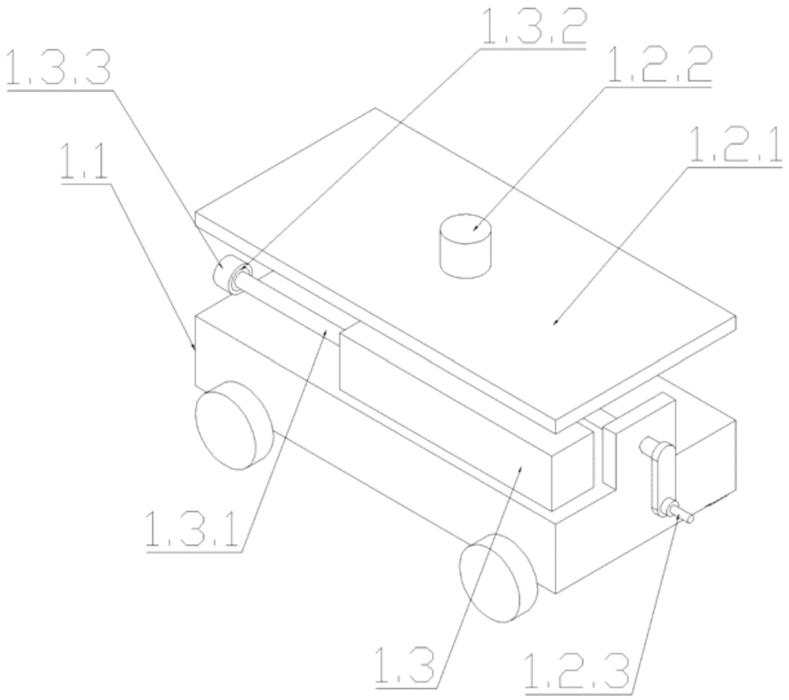

1.一种铝箔轧机工作辊轴承箱拆装装置,用于将设置在辊架上的工作辊的轴承箱更换至新的工作辊上,其特征在于:包括分别设置在辊架两侧的两个小车,每个小车都包含小车车体(1.1)、承托台(1.2.1)、承托台升降手柄(1.2.3)、传动机构、万向轮;

小车车体(1.1)上设有承托台升降手柄(1.2.3),小车车体(1.1)上方设有承托台(1.2.1),承托台(1.2.1)上还设有竖起的定位销(1.2.2),小车车体(1.1)上还设有传动机构,传动机构的一端连有承托台升降手柄(1.2.3),另一端托住承托台(1.2.1),转动承托台升降手柄(1.2.3),通过传动机构传动,进而控制承托台(1.2.1)升降;

小车底部还设有万向轮。

2.如权利要求1所述的一种铝箔轧机工作辊轴承箱拆装装置,其特征在于:分别设置在辊架两侧的小车车体(1.1)上还分别设有固定式的气缸(1.3),两个气缸(1.3)通过一个气缸按钮控制,气缸(1.3)的活塞杆(1.3.1)在伸出时抵住辊架。

3.如权利要求2所述的一种铝箔轧机工作辊轴承箱拆装装置,其特征在于:气缸(1.3)的活塞杆(1.3.1)靠近辊架的一端的端部固定有吸盘式的电磁铁(1.3.2)。

4.如权利要求3所述的一种铝箔轧机工作辊轴承箱拆装装置,其特征在于:所述吸盘式的电磁铁(1.3.2)外部套有橡胶套(1.3.3)。

5.如权利要求4所述的一种铝箔轧机工作辊轴承箱拆装装置,其特征在于:每个小车的下方还设有车架(2),车架(2)的底部设有万向锁紧轮。
