专利号: 2020203221628
申请人: 常州晟驱机电科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-08-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

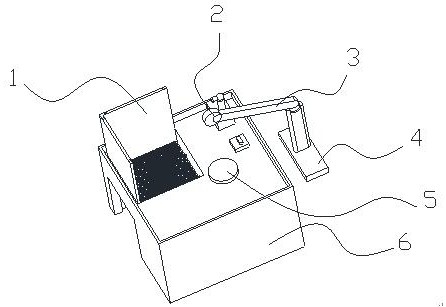

1.一种大型压力容器罐体封头打磨抛光机,包括移动式底座(4)、气动机械臂(3)和偏心打磨机(2),所述气动机械臂(3)活动组装在移动式底座(4)上,所述偏心打磨机(2)通过连接架构安装在气动机械臂(3)的一端部,其特征在于:所述偏心打磨机(2)底部设置有工作台(6);

所述工作台(6)顶部中心设置有固定基座(5),所述固定基座(5)用于放置抛光件;

所述工作台(6)顶部的一角设置有上下贯穿的方形开口,所述方形开口位于固定基座(5)的一侧,所述方形开口处固定安装有滤网(10),所述滤网(10)下方放置有收集箱(12),所述收集箱(12)顶部开口;

所述工作台(6)顶部还放置有喷水机(8),所述喷水机(8)与偏心打磨机(2)相邻放置,用于对偏心打磨机工作状态中的工作台进行喷水。

2.根据权利要求1所述的一种压力容器罐体封头打磨抛光机,其特征在于:所述方形开口与工作台(6)相邻的两边分别固定安装有挡板(1),所述挡板(1)用于防止喷水机(8)的喷水射程过长。

3.根据权利要求2所述的一种压力容器罐体封头打磨抛光机,其特征在于:所述工作台(6)顶部四周开设有若干通孔(11),所述通孔(11)用于通过螺栓固定安装挡板(1)。

4.根据权利要求1所述的一种压力容器罐体封头打磨抛光机,其特征在于:所述工作台(6)顶部的四周设置有围栏(13)。

5.根据权利要求1所述的一种压力容器罐体封头打磨抛光机,其特征在于:所述收集箱(12)底部设置有滑轮(7)。

6.根据权利要求1所述的一种压力容器罐体封头打磨抛光机,其特征在于:所述工作台(6)上还放置有扬尘监测仪(9),所述扬尘监测仪(9)用于监测抛光位附近的扬尘密集度。

7.根据权利要求1所述的一种压力容器罐体封头打磨抛光机,其特征在于:所述工作台(6)的一侧开设有通道,所述通道用于移除收集箱(12),所述通道顶部的高度高于所述收集箱(12)顶部的高度。

8.根据权利要求1所述的一种压力容器罐体封头打磨抛光机,其特征在于:所述方形开口内壁四周分别固定安装有两个支撑条(14),所述支撑条(14)用于支撑滤网(10)。
