专利号: 2020203222029
申请人: 长葛市辰达金属制品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-07-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

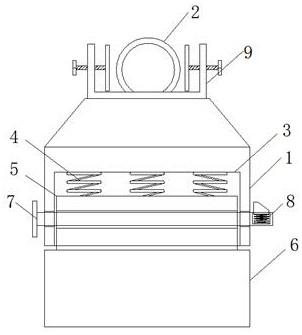

1.一种双金属复合锤头,包括有上锤头(1),其特征在于,所述上锤头(1)的顶端焊接有连接环(2),其上锤头(1)的内部开设有第一凹槽(3),且第一凹槽(3)的内部固定焊接有多个缓震弹簧(4),所述第一凹槽(3)内活动套接有连接块(5),且连接块(5)的底端焊接连接有下锤头(6),所述上锤头(1)与连接块(5)之间安装有拼接机构(7),其拼接机构(7)的内部安装有两个第一通孔(701),且第一通孔(701)的内部活动套接有T型杆(702),所述连接块(5)的内部嵌合连接有通槽(703),且通槽(703)与T型杆(702)之间为活动套接,所述第一通孔(701)的一侧安装有卡和机构(8),所述上锤头(1)的顶端安装有稳定机构(9)。

2.根据权利要求1所述的一种双金属复合锤头,其特征在于,所述T型杆(702)通过通槽(703)与连接块(5)之间构成可拆结构,且连接块(5)通过缓震弹簧(4)与第一凹槽(3)之间构成弹性伸缩结构。

3.根据权利要求1所述的一种双金属复合锤头,其特征在于,所述卡和机构(8)的内部包括有第二凹槽(801),且第二凹槽(801)与T型杆(702)之间通过开槽构成一体化连接,所述第二凹槽(801)的内部固定连接有复位弹簧(802),且复位弹簧(802)的顶端固定连接有异型卡块(803)。

4.根据权利要求3所述的一种双金属复合锤头,其特征在于,所述异型卡块(803)与第二凹槽(801)之间为活动套接,且异型卡块(803)通过复位弹簧(802)与第二凹槽(801)之间构成弹性结构。

5.根据权利要求1所述的一种双金属复合锤头,其特征在于,所述稳定机构(9)的内部包括有两个支撑板(901),且支撑板(901)与上锤头(1)的顶端之间为固定连接,所述支撑板(901)的内部螺纹连接有手拧螺栓(902),且手拧螺栓(902)靠近连接环(2)的一侧固定连接有夹板(903)。

6.根据权利要求5所述的一种双金属复合锤头,其特征在于,所述夹板(903)关于连接环(2)的中轴线呈对称,且夹板(903)通过手拧螺栓(902)与支撑板(901)之间构成伸缩结构。
