专利号: 2020203270516
申请人: 三江友利(江苏)高新科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

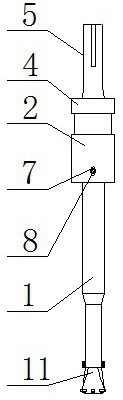

1.一种推进式扩孔钻头,包括用于扩孔的钻杆(1),其特征在于:所述钻杆(1)竖向安装,且钻杆(1)的上端焊接有安装块(2),所述安装块(2)的顶部开设有固定腔(3),且安装块(2)通过固定腔(3)活动安装有连接块(4),所述连接块(4)的顶部中间位置垂直焊接有推杆(5),且连接块(4)的底部中间位置垂直焊接有立杆(6),所述钻杆(1)的上下表面位置之间开设有滑腔(9),所述立杆(6)的底部开设有限位槽(10),所述钻杆(1)的底部通过滑腔(9)设置有顶杆(11),且顶杆(11)为喇叭型结构,所述顶杆(11)的两侧外壁与钻杆(1)的两侧壁底部位置之间均活动安装有固定栓(12),且顶杆(11)的下端四周位置均焊接有硬质合金(13)。

2.根据权利要求1所述的一种推进式扩孔钻头,其特征在于:所述钻杆(1)垂直设置在安装块(2)的底部中间位置,且固定腔(3)和连接块(4)相契合。

3.根据权利要求1所述的一种推进式扩孔钻头,其特征在于:所述立杆(6)和推杆(5)的纵轴中心设置在同一竖线上,且立杆(6)的下端与安装块(2)的底部垂直贯穿连接。

4.根据权利要求1所述的一种推进式扩孔钻头,其特征在于:所述立杆(6)的前后表面中间位置之间以及安装块(2)的前后壁底部中间位置之间开设有同一组螺槽(7),且立杆(6)与安装块(2)之间通过螺槽(7)活动安装有螺栓(8)。

5.根据权利要求1所述的一种推进式扩孔钻头,其特征在于:所述立杆(6)滑动安装在滑腔(9)的内部,且立杆(6)的外表面和钻杆(1)的内表面相接触。

6.根据权利要求1所述的一种推进式扩孔钻头,其特征在于:所述限位槽(10)为弧型结构,且限位槽(10)和顶杆(11)的上端相契合。
