专利号: 2020203329187
申请人: 曾志华
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

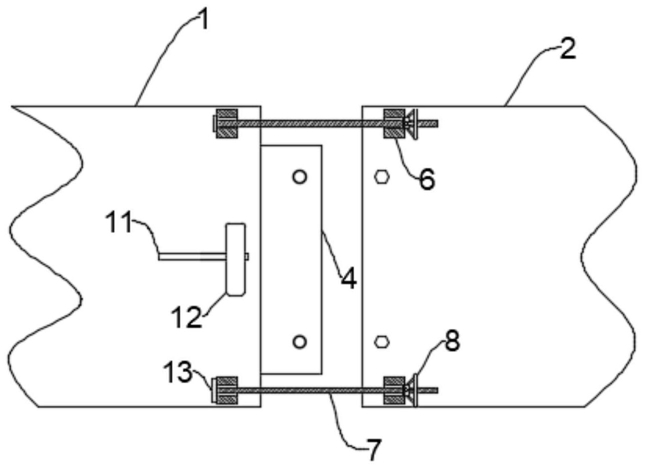

1.建筑施工模板安装结构,包括第一模板(1)和第二模板(2),其特征在于,所述第一模板(1)内设有滑槽(3),所述滑槽(3)内滑动连接有连接板(4),所述第二模板(2)内设有连接槽(5),所述连接槽(5)可与连接板(4)滑动连接,所述第一模板(1)和第二模板(2)上固定连接有多个转动件(6),所述第一模板(1)的转动件(6)与第二模板(2)上的转动件(6)高度一一对应相同,所述转动件(6)上设有通槽,所述通槽内滑动连接有螺纹杆(7),所述螺纹杆(7)与第一模板(1)以及第二模板(2)同一高度上的转动件(6)滑动连接,所述第二模板(2)上的转动件(6)转动连接有与螺纹杆(7)转动连接的转盘(8)。

2.根据权利要求1所述的建筑施工模板安装结构,其特征在于,所述连接槽(5)内靠近转动件(6)一侧侧壁设有至少两个通孔,所述通孔贯穿连接槽(5)该侧侧壁。

3.根据权利要求2所述的建筑施工模板安装结构,其特征在于,所述连接板(4)同样设置能够通孔相重合的螺纹孔,所述通孔直径大于螺纹孔直径。

4.根据权利要求1所述的建筑施工模板安装结构,其特征在于,所述转动件(6)包括支撑柱(9),所述转动件(6)通过支撑柱(9)与第一模板(1)或第二模板(2)固定连接,所述支撑柱(9)远离第一模板(1)或第二模板(2)一端转动连接有转动块(10),所述通槽贯穿转动块(10)。

5.根据权利要求1所述的建筑施工模板安装结构,其特征在于,所述第一模板(1)上设有开槽(11),所述开槽(11)连通外界与滑槽(3),所述开槽(11)滑动连接有控制件(12),所述控制件(12)贯穿开槽(11)并与连接板(4)固定连接。

6.根据权利要求1所述的建筑施工模板安装结构,其特征在于,所述螺纹杆(7)远离第二模板(2)的一端固定连接有限位块(13),所述限位块(13)尺寸大于转动件(6)中的通槽尺寸。
