专利号: 2020203329191
申请人: 曾春雄
专利类型:实用新型
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-02-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

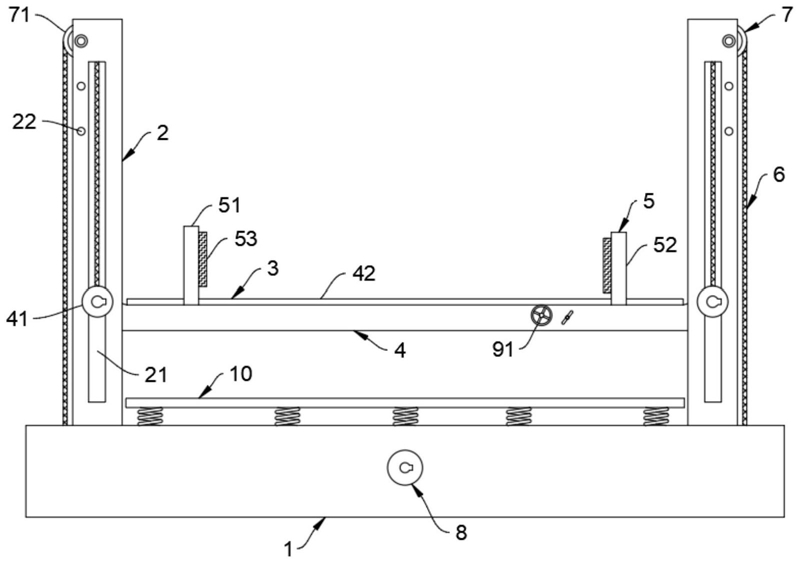

1.一种建筑装饰板安装升降机,包括底座(1),其特征在于,所述底座(1)对称设有多组立柱(2),所述立柱(2)滑动连接有升降装置(3),所述升降装置(3)包括升降台(4)和夹紧机构(5),所述升降台(4)的两端均通过转动轴(41)和立柱(2)滑动连接,所述转动轴(41)固定连接有钢缆(6),所述钢缆(6)通过滑轮组(7)固定连接有卷线器(8),所述夹紧机构(5)包括固定件(51)和移动件(52),所述固定件(51)和升降台(4)固定连接,所述移动件(52)通过调节机构(9)和升降台(4)滑动连接,所述底座(1)设有弹簧板(10)。

2.根据权利要求1所述的一种建筑装饰板安装升降机,其特征在于,所述立柱(2)设有竖向的滑槽(21),所述转动轴(41)和滑槽(21)滑动连接。

3.根据权利要求1所述的一种建筑装饰板安装升降机,其特征在于,所述滑轮组(7)分为第一滑轮(71)和第二滑轮(72),所述立柱(2)设有调节孔(22),所述第一滑轮(71)和调节孔(22)可拆卸连接,所述第二滑轮(72)和底座(1)转动连接。

4.根据权利要求1所述的一种建筑装饰板安装升降机,其特征在于,所述升降台(4)远离底座的一端设有橡胶垫(42),所述固定件(51)和移动件(52)相互靠近的一端均设有橡胶层(53)。

5.根据权利要求1所述的一种建筑装饰板安装升降机,其特征在于,所述调节机构(9)包括十字轮(91)、调节齿轮(92)和齿条(93),所述十字轮(91)和调节齿轮(92)固定连接,所述调节齿轮(92)和齿条(93)啮合连接,所述齿条(93)靠近移动件(52)的一端和移动件(52)固定连接。

6.根据权利要求5所述的一种建筑装饰板安装升降机,其特征在于,所述升降台(4)设有移动槽(43),所述齿条(93)和移动槽(43)滑动连接。
