专利号: 2020203379453
申请人: 绍兴富龙轴承有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-06-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

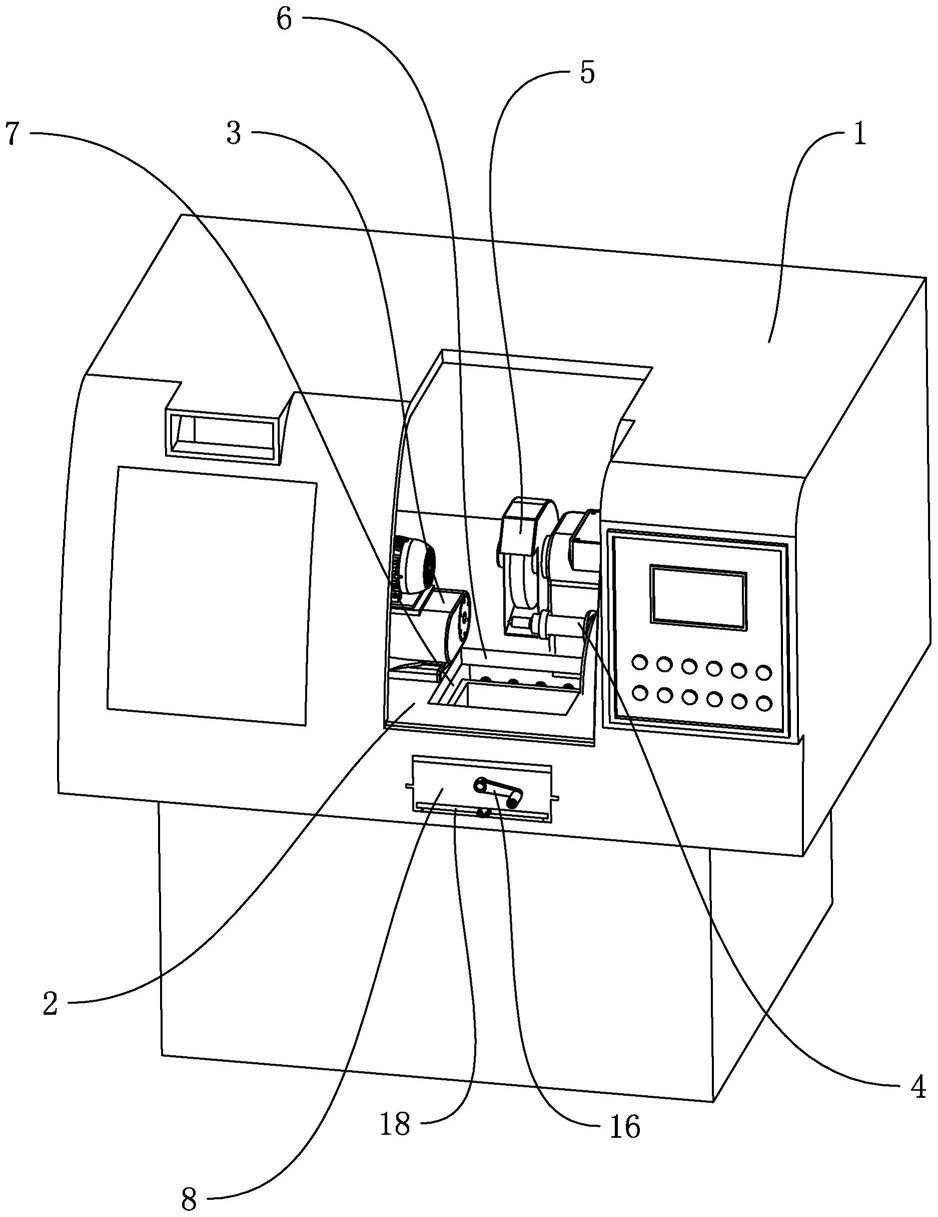

1.一种轴承生产用外圆磨床,包括床身(1)、工作台(2)、尾架(3)、头架(4)和砂轮架(5),其特征在于:所述工作台(2)上开设有排屑槽(6),所述床身(1)上开设有与排屑槽(6)连通的滑动槽(7),所述滑动槽(7)内部滑动连接有排屑盒(8),所述滑动槽(7)内底壁上设置有若干弹性件(9),所述弹性件(9)远离滑动槽(7)内底壁的一端固定连接有压板(10),所述排屑盒(8)远离弹性件(9)的一面上转动连接有固定组件,所述固定组件包括抵压块(11),所述抵压块(11)上设置有转轴(12),所述转轴(12)远离抵压块(11)的一端与排屑盒(8)转动连接并伸出排屑盒(8)外部,所述滑动槽(7)顶壁上设置有用于与抵压块(11)抵触的挡条(13)。

2.根据权利要求1所述的一种轴承生产用外圆磨床,其特征在于:所述滑动槽(7)内壁两侧开设有滑槽(14),所述排屑盒(8)外壁两侧设置有滑动连接在滑槽(14)内部的滑块(15)。

3.根据权利要求1所述的一种轴承生产用外圆磨床,其特征在于:所述转轴(12)伸出排屑盒(8)的一端设置有把手(16)。

4.根据权利要求3所述的一种轴承生产用外圆磨床,其特征在于:所述把手(16)上设置有防滑套(17),所述防滑套(17)由橡胶材料制成。

5.根据权利要求1所述的一种轴承生产用外圆磨床,其特征在于:所述排屑盒(8)包括设置在排屑盒(8)底部的滑板(18),所述排屑盒(8)内壁上开设有与滑板(18)滑动连接的插槽(20),所述排屑盒(8)内壁上设置有刮片(19)。

6.根据权利要求5所述的一种轴承生产用外圆磨床,其特征在于:所述滑板(18)上设置有拉环(21)。
