专利号: 2020203406588
申请人: 四川工程职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

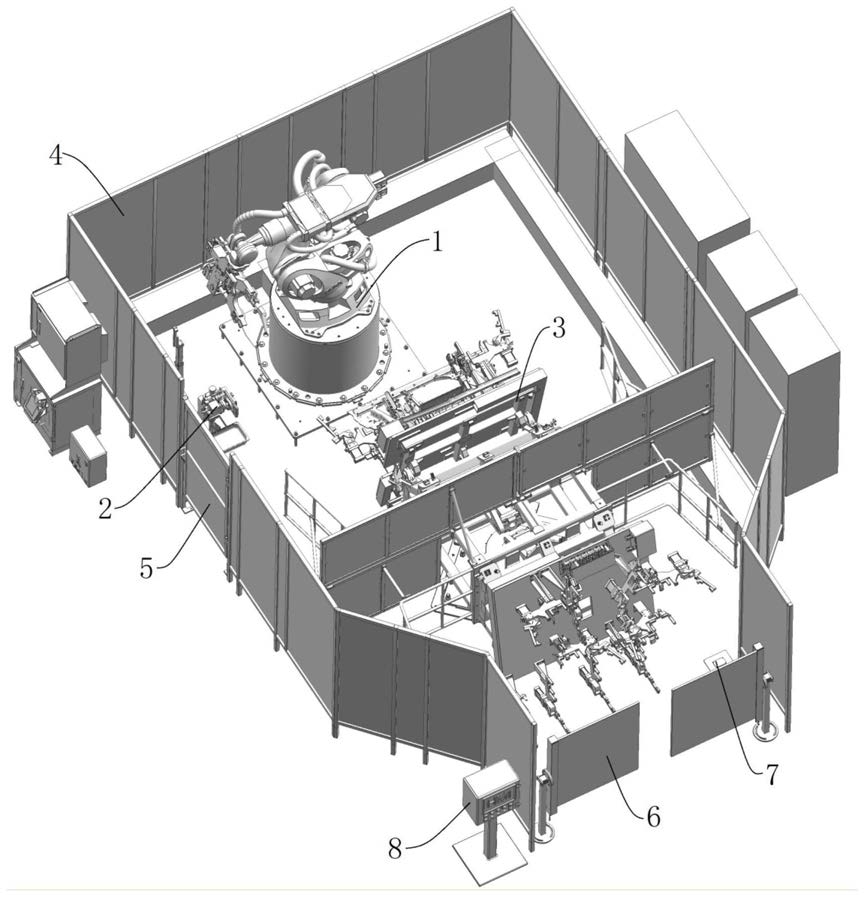

1.一种汽车侧围焊接工作站,其特征在于:包括工装夹具系统,所述工装夹具系统包括基座、回转支架和至少一套翻转装夹机构,所述回转支架设置在基座上,回转支架和基座之间设置有可驱动回转支架在基座上沿基座中轴线转动的回转驱动机构,所述翻转装夹机构包括翻转机架和装夹平台,所述翻转机架固定设置在回转支架上,装夹平台设置在翻转机架上,装夹平台与翻转机架之间铰链连接,所述装夹平台与翻转机架之间设置有可改变装夹平台倾角的翻转驱动机构。

2.根据权利要求1所述的汽车侧围焊接工作站,其特征在于:所述工装夹具系统包括多套翻转装夹机构,所述翻转装夹机构沿回转支架转动周向方向均布设置。

3.根据权利要求1或2所述的汽车侧围焊接工作站,其特征在于:所述翻转驱动机构包括伸缩驱动件,所述伸缩驱动件一端与翻转机架铰链连接,另一端与装夹平台之间活动连接。

4.根据权利要求1或2所述的汽车侧围焊接工作站,其特征在于:所述工装夹具系统包括两套翻转装夹机构,所述翻转装夹机构对称设置在回转支架两侧,所述翻转装夹机构之间设置有隔离栏,所述隔离栏固定设置在回转支架上。

5.根据权利要求4所述的汽车侧围焊接工作站,其特征在于:位于装夹平台两侧分别设置有防护栏,所述防护栏固定设置在隔离栏或回转支架上。

6.根据权利要求1所述的汽车侧围焊接工作站,其特征在于:还包括有焊接系统,所述焊接系统包括与工装夹具系统相对设置的焊接机器人,在焊接机器人和工装夹具系统之间位于焊接机器人一侧位置设置焊钳修磨机。

7.根据权利要求6所述的汽车侧围焊接工作站,其特征在于:还包括有安全系统,所述安全系统包括围栏和安全门,所述围栏和安全门形成一个独立的加工空间,所述工装夹具系统和焊接系统分别设置在加工空间内,位于工装夹具系统一侧与焊接系统相对位置设置有上下件区,位于上下件区设置有光幕和急停开关。

8.根据权利要求7所述的汽车侧围焊接工作站,其特征在于:还包括有控制系统,所述控制系统分别连接焊接系统、工装夹具系统和安全系统。
