专利号: 2020203424143
申请人: 苏州丹尔精密机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 干燥
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

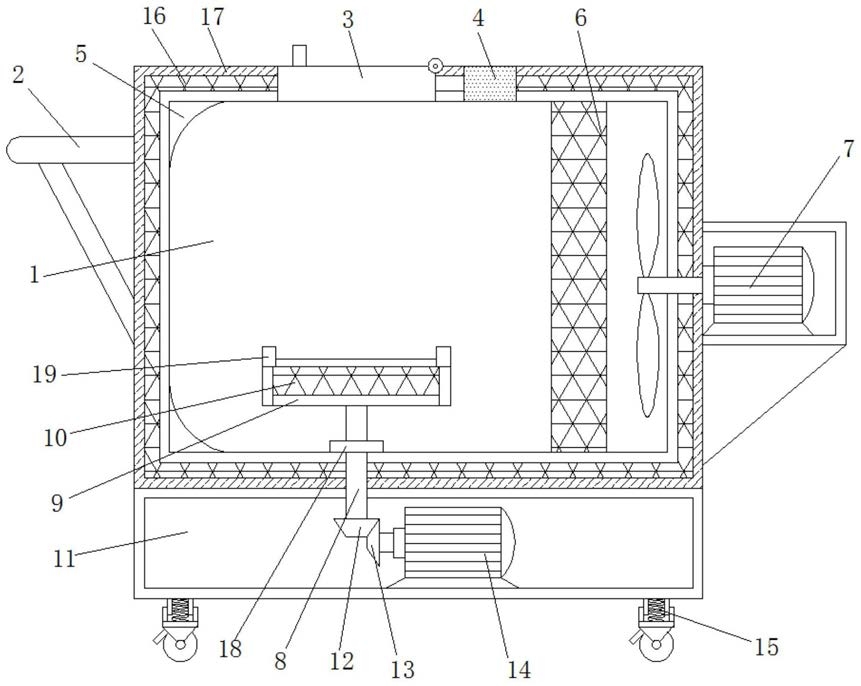

1.一种电子五金配件烘干装置,包括箱体(1),其特征在于:所述箱体(1)一侧设有推杆(2),所述箱体(1)上方一侧设有盖板(3),所述盖板(3)嵌入于所述箱体(1)内壁上,所述盖板(3)相邻一侧位于所述箱体(1)内壁上开设有出气口(4),所述箱体(1)一侧设有若干导流板(5),所述箱体(1)内部一侧设有电加热丝一(6),所述电加热丝一(6)一侧设有鼓风机(7),所述鼓风机(7)本体一端延伸至所述箱体(1)内部,所述箱体(1)内部下方贯穿连接有从动轴(8),所述从动轴(8)顶端固定连接有支撑板(9),所述支撑板(9)内部嵌入连接有电加热丝二(10),所述从动轴(8)下方延伸至电机仓(11)内部,所述从动轴(8)底端设有锥形齿轮一(12),所述锥形齿轮一(12)与锥形齿轮二(13)啮合,所述锥形齿轮二(13)一端与驱动电机(14)输出端连接。

2.根据权利要求1所述的一种电子五金配件烘干装置,其特征在于:所述电机仓(11)下方设有万向轮(15),所述万向轮(15)数量为四个并分别设于所述电机仓(11)下方四个角上,所述万向轮(15)上设有固定踏板与减震弹簧。

3.根据权利要求1所述的一种电子五金配件烘干装置,其特征在于:所述盖板(3)上方设有拉手,所述盖板(3)通过合页与所述箱体(1)连接,所述盖板(3)通过合页在所述箱体(1)上转动连接。

4.根据权利要求1所述的一种电子五金配件烘干装置,其特征在于:所述箱体(1)内壁上设有电加热丝三(16),所述箱体(1)外层设有隔热板(17),所述出气口(4)内部填充有过滤网。

5.根据权利要求1所述的一种电子五金配件烘干装置,其特征在于:所述导流板(5)数量为四个,且所述导流板(5)分别设置于所述鼓风机(7)相对一侧的所述箱体(1)四角上,所述导流板(5)形状为弧形。

6.根据权利要求1所述的一种电子五金配件烘干装置,其特征在于:所述从动轴(8)上设有支撑环(18),所述支撑环(18)与所述箱体(1)抵触,所述支撑板(9)上方设有限位环(19),所述限位环(19)在所述支撑板(9)上为圆形,所述支撑板(9)上方开设有通气孔,所述支撑板(9)通过所述从动轴(8)在所述箱体(1)内部转动连接。
