专利号: 2020203428708
申请人: 广东为民电气消防检测有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-06-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

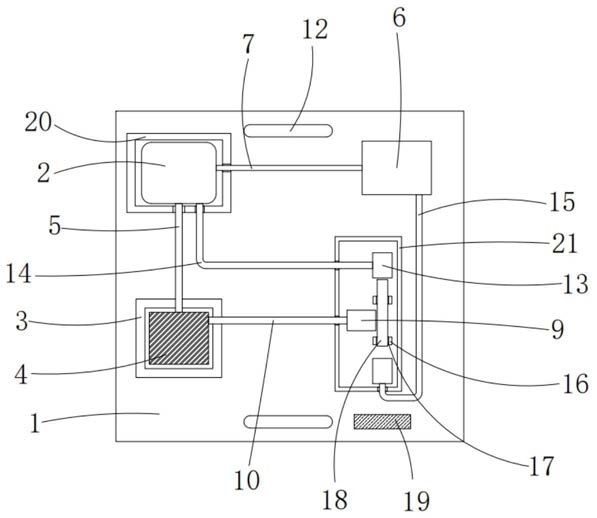

1.一种电气用漏电保护器检测装置,包括底座(1),其特征在于,所述底座(1)的上端面上固定连接有电池(2),所述底座(1)上固定连接有安装座(3),所述安装座(3)内设有漏电保护器(4),所述电池(2)与漏电保护器(4)之间通过第一线路(5)相连,所述底座(1)上固定连接有用电设备(6),所述用电设备(6)与电池(2)之间通过第二线路(7)相连,所述底座(1)上固定了连接有第一支撑杆(8),所述第一支撑杆(8)远离底座(1)的一端固定连接有第一连接头(9),所述第一连接头(9)与漏电保护器(4)之间通过第三线路(10)相连,所述底座(1)上固定连接有两个关于第一支撑杆(8)对称的两个第二支撑杆(11),两个所述第二支撑杆(11)远离底座(1)的一端均固定连接有第二连接头(13),其中一个所述第二连接头(13)与电池(2)之间通过第四线路(14)相连,另一个所述第二连接头(13)与用电设备(6)之间通过第五线路(15)相连,两个所述第二连接头(13)之间设有调节装置。

2.根据权利要求1所述的一种电气用漏电保护器检测装置,其特征在于,所述调节装置包括固定连接在底座(1)上的两个辅助杆(16),两个所述辅助杆(16)位于两个第二连接头(13)设置,两个所述辅助杆(16)均靠近第一连接头(9)设置,两个所述辅助杆(16)远离底座(1)的一端均设有滑孔(17),两个所述滑孔(17)内共同滑动连接有铁棒(18),所述铁棒(18)的两端分别正对两个第二连接头(13)设置,所述底座(1)上设有电磁铁(19),所述电磁铁(19)正对铁棒(18)设置。

3.根据权利要求1所述的一种电气用漏电保护器检测装置,其特征在于,所述底座(1)的上端面上固定连接有防爆箱(20),所述防爆箱(20)包裹电池(2)设置。

4.根据权利要求1所述的一种电气用漏电保护器检测装置,其特征在于,所述底座(1)的上端面上固定连接有保护箱(21),所述第一连接头(9)两个第二连接头(13)均位于保护箱(21)内设置,所述保护箱(21)由透明亚克力板材料制成。

5.根据权利要求4所述的一种电气用漏电保护器检测装置,其特征在于,所述底座(1)由聚四氟乙烯材料制成。

6.根据权利要求1所述的一种电气用漏电保护器检测装置,其特征在于,所述底座(1)上固定连接有两个呈对称设置的把手(12)。
