专利号: 2020203464456
申请人: 宁波科镭汽车零部件有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般车辆
更新日期:2023-11-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

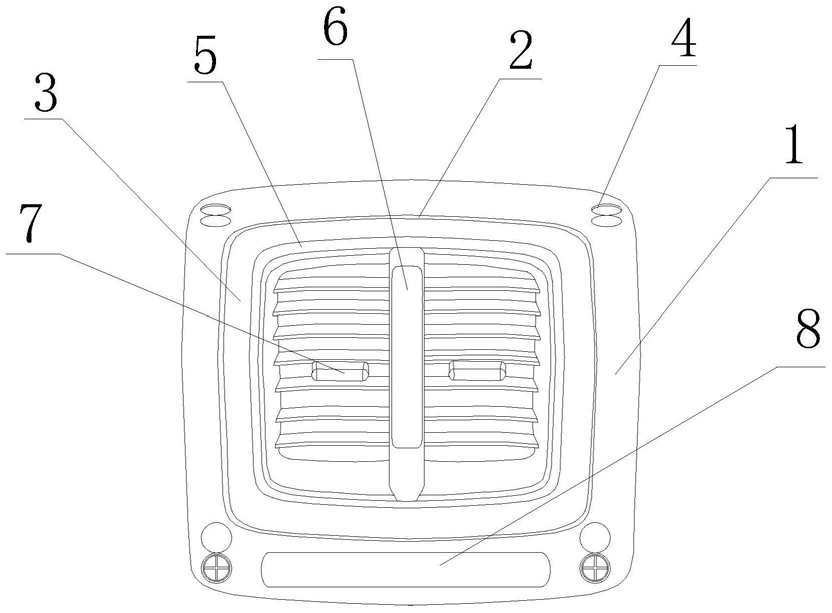

1.一种便于拆卸清洁的空调出风口,包括壳体(1)、面板(3)、出风口面板(5)及清洁棉放置槽(8),其特征在于,所述壳体(1)内设有面板(3),所述面板(3)与所述壳体(1)之间嵌设有橡胶密封圈(2),所述面板(3)内设有出风口面板(5),所述出风口面板(5)中央设有安置槽盖(6),所述出风口面板(5)下方设有清洁棉放置槽(8);

其中,所述出风口面板(5)背面中央设有安置槽(51),所述安置槽(51)左右侧壁分别设有若干个紧固轴承(55),同一排所述紧固轴承(55)之间设有连接轴(58),所述安置槽(51)顶端设有转向轴承座(53),所述转向轴承座(53)底端设有转向轴承(54),所述转向轴承(54)安装于第一根所述连接轴(58)中央,所述转向轴承(54)左右两端分别设有连接轴承(56),所述连接轴承(56)上设有皮带(57),所述第一根连接轴(58)通过所述连接轴承(56)及所述皮带(57)连接下一根连接轴(58)。

2.根据权利要求1所述的一种便于拆卸清洁的空调出风口,其特征在于,所述壳体(1)四周拐角处分别设有螺栓(4),所述螺栓(4)内分别旋入螺柱(41),所述螺栓(4)旁边皆设有盖板。

3.根据权利要求1所述的一种便于拆卸清洁的空调出风口,其特征在于,所述连接轴(58)左右两端分别设有叶片(52)。

4.根据权利要求3所述的一种便于拆卸清洁的空调出风口,其特征在于,所述叶片(52)之间分别设有拨叶片(7)。

5.根据权利要求1所述的一种便于拆卸清洁的空调出风口,其特征在于,每根所述连接轴(58)设置的连接轴承(56)位置不一致。

6.根据权利要求1所述的一种便于拆卸清洁的空调出风口,其特征在于,所述清洁棉放置槽(8)内放置有可更换清洁棉。

7.根据权利要求1所述的一种便于拆卸清洁的空调出风口,其特征在于,所述壳体(1)由防紫外线塑胶材料制成,所述壳体(1)背面设有若干挂钩,所述挂钩之间套设有过滤网。
