专利号: 2020203466150
申请人: 昆山市同创科教设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-07-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

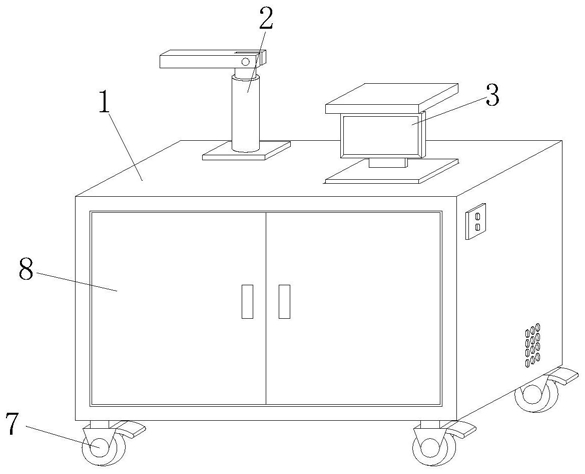

1.一种机器人实验室用试验台,其特征在于:包括柜体(1)、机器人(2)、显示机构(3)、计算机主机(4)、电液推杆(5)、机器人电控柜(6),所述柜体(1)底板的顶面放置有机器人电控柜(6)和计算机主机(4),所述柜体(1)底板的顶面安装有电液推杆(5),所述电液推杆(5)的顶端安装有显示机构(3),所述柜体(1)的顶板上开有矩形镂空槽,所述显示机构(3)穿过矩形镂空槽延伸至柜体(1)之外,所述显示机构(3)包括盖板(301)、底座(302)、竖板(303)、显示器(304)、连接轴(309)、轴承(310)、U型安装板(311)和角度调节机构,所述盖板(301)和底座(302)之间竖直固接有竖板(303),所述显示器(304)的壳体的一侧面固接有连接块(305),所述连接块(305)的两端固接有两根连接轴(309),所述竖板(303)的一侧面的中部处固接有U型安装板(311),所述连接块(305)两端的连接轴(309)均通过轴承(310)安装在U型安装板(311)相互对应的两侧板上,所述竖板(303)的一侧面安装有角度调节结构;

所述角度调节机构包括电机(306)、蜗杆(307)和蜗轮(308),安装所述U型安装板(311)的竖板(303)的一侧面安装有电机(306),所述电机(306)的输出端安装有蜗杆(307),其中一根所述连接轴(309)的端部固定套接有蜗轮(308),所述蜗轮(308)与蜗杆(307)相互啮合。

2.根据权利要求1所述的一种机器人实验室用试验台,其特征在于:所述计算机主机(4)和机器人电控柜(6)与柜体(1)的底板接触处贴附安装有橡胶减震防滑垫。

3.根据权利要求1所述的一种机器人实验室用试验台,其特征在于:所述柜体(1)的一侧面铰接有两扇对开的柜门(8),所述柜门(8)与柜体(1)接触处贴附安装有橡胶条。

4.根据权利要求1所述的一种机器人实验室用试验台,其特征在于:所述盖板(301)和底座(302)的尺寸相同,所述底座(302)的长和宽相较于柜体(1)顶板的矩形镂空槽长和宽小3mm。

5.根据权利要求1所述的一种机器人实验室用试验台,其特征在于:所述柜体(1)底板底面的四个拐角处安装有万向轮(7),所述柜体(1)顶板的顶面喷涂有耐磨涂层。

6.根据权利要求1所述的一种机器人实验室用试验台,其特征在于:所述柜体(1)一侧板的外壁嵌入安装有升降开关,所述柜体(1)的一侧板开有多个散热孔,所述散热孔内嵌入安装有防尘网。
