专利号: 2020203516164
申请人: 苏州丹尔精密机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-07-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

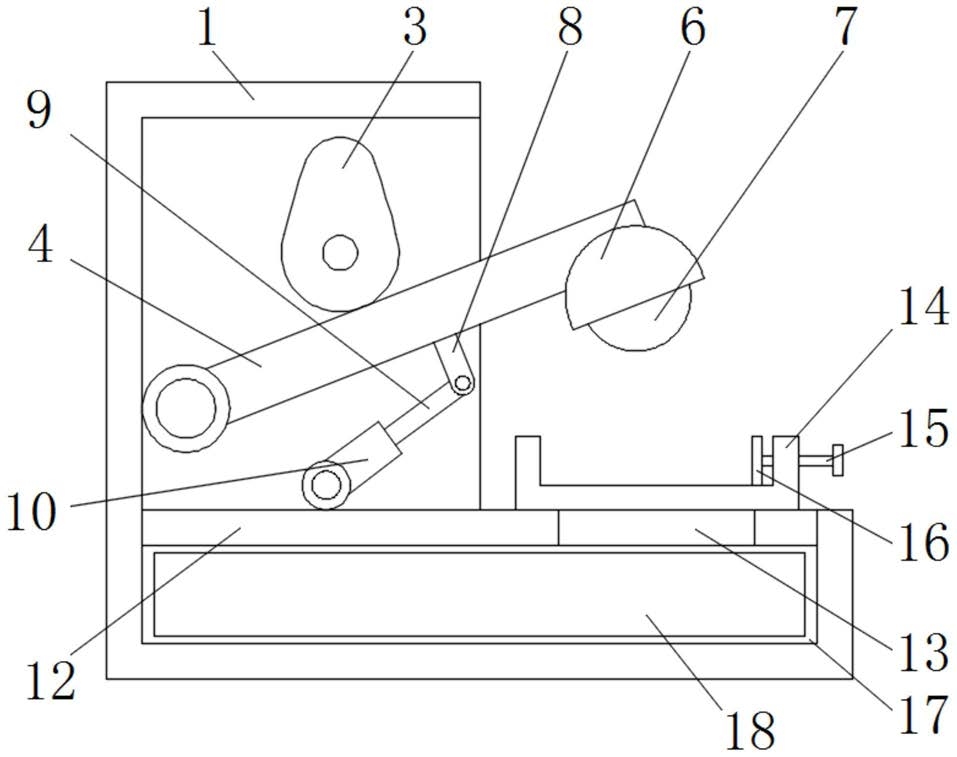

1.一种电子五金配件切割装置,包括切割箱(1),其特征在于:所述切割箱(1)的后端固定连接有第一电机(2),所述切割箱(1)的左端面内侧通过转环转动连接有连接杆(4),所述连接杆(4)的后端固定连接有第二电机(5),所述连接杆(4)的前端固定连接有防护罩(6),所述防护罩(6)的内侧转动连接有切割刀(7),且所述切割刀(7)固定连接于第二电机(5)的主轴末端,所述连接杆(4)的一侧固定连接有连接座(8),所述连接座(8)的内侧转动连接有套杆(9),所述套杆(9)的外侧套接有套管(10),所述切割箱(1)的内侧固定连接有支撑板(12),且所述套管(10)通过转环转动连接于支撑板(12),所述切割箱(1)的内侧设有收集仓(17),所述切割箱(1)的后端内侧设有箱门(18)。

2.根据权利要求1所述的一种电子五金配件切割装置,其特征在于:所述第一电机(2)的主轴末端固定连接有偏心轮(3),且所述偏心轮(3)贴合滑动连接于连接杆(4)。

3.根据权利要求1所述的一种电子五金配件切割装置,其特征在于:所述套管(10)的内侧设有弹簧(11),且所述弹簧(11)固定连接于套杆(9)。

4.根据权利要求1所述的一种电子五金配件切割装置,其特征在于:所述支撑板(12)的内侧开设有切割槽(13),且所述切割槽(13)的尺寸与切割刀(7)的尺寸相匹配。

5.根据权利要求1所述的一种电子五金配件切割装置,其特征在于:所述支撑板(12)的顶端固定连接有切割座(14),所述切割座(14)的一侧螺旋连接有调节杆(15),所述调节杆(15)的一端转动连接有限位板(16)。

6.根据权利要求1所述的一种电子五金配件切割装置,其特征在于:所述第一电机(2)与第二电机(5)均通过电线外接控制器。
