专利号: 2020203541310
申请人: 常伟
专利类型:实用新型
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-04-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

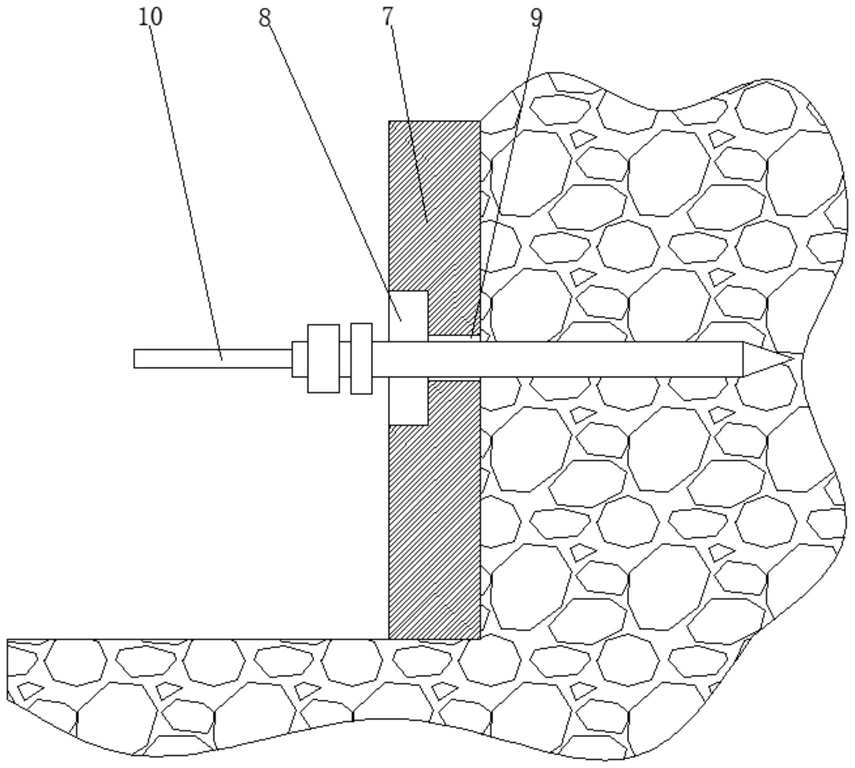

1.一种深基坑土层锚杆用的支护装置,其特征在于:包括锚杆本体,所述锚杆本体包括杆身、限位块、活动杆、通孔以及冲击部,所述杆身的表面呈螺纹结构且所述杆身的一端呈锥形结构,所述杆身的另一端通过螺纹啮合有所述限位块,所述杆身的内部沿其长度方向设有所述通孔且所述通孔呈锥形结构,所述通孔的内径从所述杆身的锥形端到所述杆身的限位块端缓慢增大,所述活动杆插入到所述通孔内且所述活动杆的一端设有冲击部,所述冲击部也成锥形结构且所述冲击部的宽端直径大于所述通孔的窄端直径,所述活动杆的另一端穿过一限位螺母且所述限位螺母通过螺纹啮合在所述杆身的另一端且所述限位螺母抵触在所述限位块上,所述锚杆本体插入到深基坑的坑壁。2.根据权利要求1所述的一种深基坑土层锚杆用的支护装置,其特征在于:深基坑的坑壁设有挂板,所述挂板上均匀开有多个限位孔,所述锚杆本体穿过所述限位孔且所述限位块抵触在所述限位孔的表面。3.根据权利要求2所述的一种深基坑土层锚杆用的支护装置,其特征在于:所述挂板的表面均匀开有多个限位凹槽,所述限位凹槽的中部开有限位孔,所述锚杆本体通过穿过限位孔且所述限位块抵触在所述限位凹槽的表面。4.根据权利要求3所述的一种深基坑土层锚杆用的支护装置,其特征在于:所述限位块呈矩形结构,所述限位螺母的直径长度小于所述限位孔的宽度。5.根据权利要求1所述的一种深基坑土层锚杆用的支护装置,其特征在于:所述杆身表面、限位块表面均涂覆有防腐蚀涂层,所述杆身、限位块、活动杆以及冲击部均由高强度金属合金制成。
