专利号: 2020203572959
申请人: 江苏亿科博建筑科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-08-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

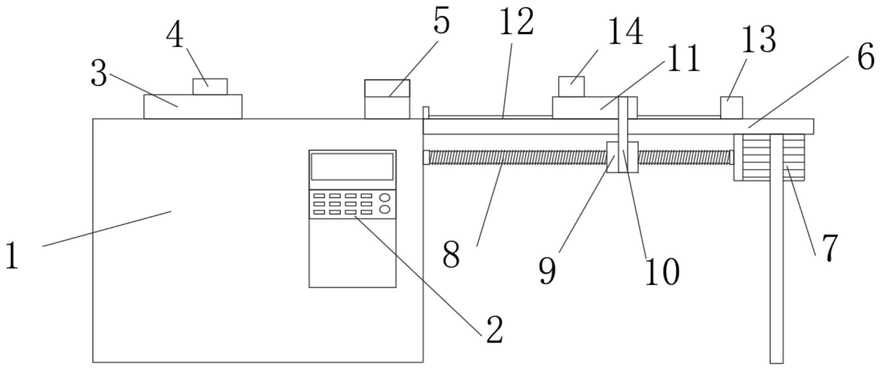

1.一种电力式抱箍弯曲机,包括主箱体(1)和控制台(2),其特征在于:所述主箱体(1)的一侧设置有控制台(2),所述主箱体(1)上方远离控制台(2)的一端中部设置有弯曲转盘(3),所述弯曲转盘(3)的上方一侧设置有弯曲卡块(4),所述主箱体(1)上方远离弯曲转盘(3)的一端与弯曲卡块(4)相对应的位置固定连接有抱箍限位座(5),所述抱箍限位座(5)上方两侧均转动连接有限位滚轮(15),且两个所述限位滚轮(15)对称相切设置,所述主箱体(1)内部下方固定连接有弯曲电机(16),所述弯曲电机(16)的输出端传动连接有变速齿轮箱(17),所述变速齿轮箱(17)的输出端传动连接有减速器(18),所述主箱体(1)上方远离弯曲转盘(3)的一端边缘处固定连接有输送台(6),所述输送台(6)下方中部远离主箱体(1)的一端固定连接有丝杠电机(7),所述丝杠电机(7)的输出端固定连接有丝杠(8),所述输送台(6)上方两侧对称固定连接有两个限位滑轨(12),两个所述限位滑轨(12)远离主箱体(1)的一端固定连接有滑座限位块(13),两个所述限位滑轨(12)远离输送台(6)的一侧固定连接有移动滑座(11),所述移动滑座(11)上方靠近主箱体(1)的一端设置有电动夹具(14),所述移动滑座(11)两侧均固定连接有连接板(10),两个所述连接板(10)远离移动滑座(11)的一端固定连接有丝杠螺母(9)。

2.根据权利要求1所述的一种电力式抱箍弯曲机,其特征在于:所述减速器(18)在主箱体(1)内部的位置与弯曲转盘(3)的位置相对应,且所述减速器(18)的输出轴穿过主箱体(1)与弯曲转盘(3)传动连接。

3.根据权利要求1所述的一种电力式抱箍弯曲机,其特征在于:所述丝杠(8)穿过丝杠螺母(9)的中部,且所述丝杠(8)与丝杠螺母(9)螺纹配合。

4.根据权利要求1所述的一种电力式抱箍弯曲机,其特征在于:所述丝杠(8)远离丝杠电机(7)的一端与主箱体(1)转动连接。

5.根据权利要求1所述的一种电力式抱箍弯曲机,其特征在于:所述丝杠电机(7)、弯曲电机(16)、变速齿轮箱(17)和电动夹具(14)均与控制台(2)电控连接。

6.根据权利要求1所述的一种电力式抱箍弯曲机,其特征在于:所述滑座限位块(13)靠近输送台(6)的一侧与输送台(6)固定连接。
