专利号: 2020203606527
申请人: 沧州大元电子有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 印刷;排版机;打字机;模印机〔4〕
更新日期:2025-02-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

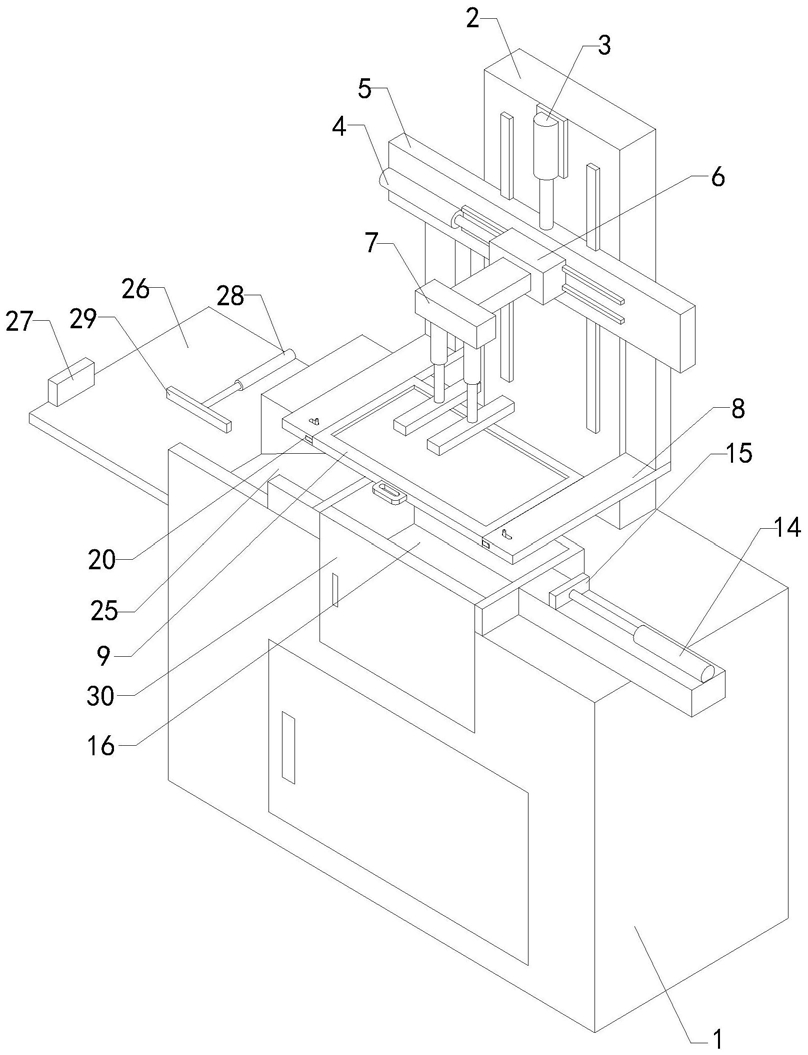

1.一种薄膜生产平面丝网印刷机,包括印刷台(1)、竖直安装板(2)、第一液压缸(3)、第二液压缸(4)、移动板(5)、移动块(6)、喷涂印刷机构(7)、安装架(8)和印刷模板(9),竖直安装板(2)的底端与印刷台(1)的顶端后部固定连接,竖直安装板(2)的前端设置有两组第一滑轨,移动板(5)可上下滑动的设置于两组第一滑轨上,第一液压缸(3)固定设置于竖直安装板(2)的前端,第一液压缸(3)的输出端与移动板(5)的顶端固定连接,移动板(5)的前端设置有两组第二滑轨,移动块(6)可左右滑动的设置于两组第二滑轨上,第二液压缸(4)固定设置于移动板(5)的前端左部,第二液压缸(4)的输出端与移动块(6)的左端固定连接,喷涂印刷机构(7)设置于移动块(6)的前端,安装架(8)的顶端与移动板(5)的底端固定连接,印刷模板(9)设置于安装架(8)上,印刷模板(9)位于喷涂印刷机构(7)的正下方;其特征在于,还包括步进电机(10)、升降板(11)、螺纹丝杠(12)、安装座(13)、第三液压缸(14)和第一推料板(15),所述印刷台(1)上设置有放置槽(16),所述升降板(11)可上下移动的设置于放置槽(16)内,所述安装座(13)固定设置于升降板(11)的底端,所述步进电机(10)设置于安装座(13)上,所述步进电机(10)的输出端与所述螺纹丝杠(12)的顶端固定连接,所述放置槽(16)的底端内壁上设置有螺纹孔(17),所述螺纹丝杠(12)的底端插入至螺纹孔(17)内,所述螺纹丝杠(12)与螺纹孔(17)螺纹连接,所述升降板(11)的底端设置有四组导向柱(18),所述放置槽(16)的底端设置有与四组导向柱(18)相对应的四组导向孔(19),所述四组导向柱(18)分别插入至四组导向孔(19)内,所述第三液压缸(14)设置于印刷台(1)的顶端右部,所述第三液压缸(14)的输出端与第一推料板(15)的右端固定连接。

2.根据权利要求1所述的一种薄膜生产平面丝网印刷机,其特征在于,所述安装架(8)的左端和右端均设置有承插槽(20),所述印刷模板(9)的左端和右端均插入至承插槽(20)内,所述安装架(8)的左端和右端均设置有安装槽,所述安装槽内设置有弹簧(21)、滑块(22)和插杆(23),所述弹簧(21)的一端与安装槽的内壁固定连接,所述弹簧(21)的另一端与所述滑块(22)固定连接,印刷模板(9)的左端和右端均设置有限位插孔(24),所述插杆(23)的一端与滑块(22)固定连接,所述插杆(23)的另一端插入至限位插孔(24)内。

3.根据权利要求2所述的一种薄膜生产平面丝网印刷机,其特征在于,所述印刷台(1)的顶端左部设置有倾斜导料台(25)。

4.根据权利要求3所述的一种薄膜生产平面丝网印刷机,其特征在于,还包括承接板(26),所述承接板(26)的右端与印刷台(1)的左端固定连接。

5.根据权利要求4所述的一种薄膜生产平面丝网印刷机,其特征在于,所述承接板(26)的顶端左部设置有限位挡板(27)。

6.根据权利要求5所述的一种薄膜生产平面丝网印刷机,其特征在于,还包括第四液压缸(28)和第二推料板(29),所述第四液压缸(28)固定设置于承接板(26)的顶端后部,所述第四液压缸(28)的输出端与所述第二推料板(29)的后端固定连接。

7.根据权利要求6所述的一种薄膜生产平面丝网印刷机,其特征在于,所述印刷台(1)的前端设置有开口,所述开口与所述放置槽(16)相通,所述开口上设置有挡门(30)。
