专利号: 2020203620153
申请人: 重庆铸祥机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-11-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

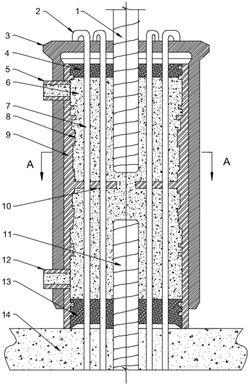

1.一种薄壁灌浆用套筒装置,包括薄壁灌浆套筒(9)、剪力键(8)、灌浆口(12)、出浆口(5)、限位挡板(10)和预制混凝土层(14),薄壁灌浆套筒(9)垂直坐落于预制混凝土层(14)上,其特征在于:还包括钢制筒套(3),钢制筒套(3)上设有分别对应灌浆口(12)和出浆口(5)的上开孔(17)和下开孔(18),薄壁灌浆套筒(9)套设于钢制筒套(3)内;还包括内筋锚杆(7),内筋锚杆(7)从下到上依次穿过预制混凝土层(14)、限位挡板(10)和钢制筒套(3),内筋锚杆(7)设有内外两层,内层圆周均匀设有六根以上,外层圆周均匀设有九根以上。

2.根据权利要求1所述一种薄壁灌浆用套筒装置,其特征在于:钢制筒套(3)顶部设有与内筋锚杆(7)相匹配的施工孔(16)和钢筋安装孔(15)。

3.根据权利要求1或2所述一种薄壁灌浆用套筒装置,其特征在于:穿过钢制筒套(3)顶部的内筋锚杆(7)成型有弯曲头(2)。

4.根据权利要求3所述一种薄壁灌浆用套筒装置,其特征在于:薄壁灌浆套筒(9)上下端口内还分别设有上封浆塞(4)和下封浆塞(13),上封浆塞(4)和下封浆塞(13)皆卡接于对应的剪力键(8)上。

5.根据权利要求4所述一种薄壁灌浆用套筒装置,其特征在于:内筋锚杆(7)于内层圆周均匀设有八根。

6.根据权利要求5所述一种薄壁灌浆用套筒装置,其特征在于:内筋锚杆(7)于外层圆周均匀设有十二根。

7.根据权利要求1或6所述一种薄壁灌浆用套筒装置,其特征在于:内筋锚杆(7)之间设有串联钢筋(19)。
