专利号: 2020203621122
申请人: 亳州华仲金叶医药科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-05-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

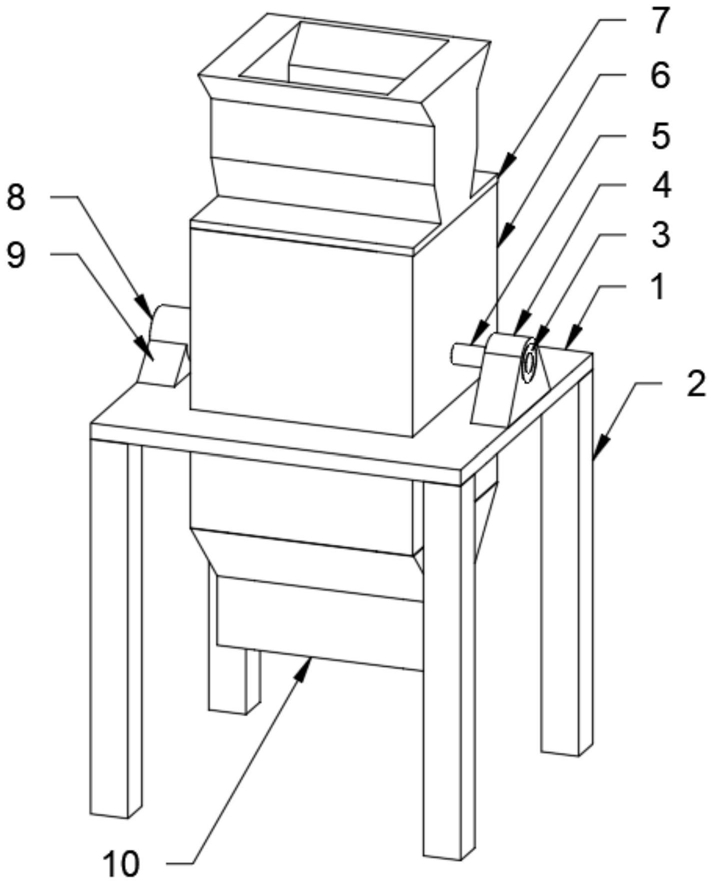

1.一种杜仲叶精细粉碎机,包括工作台(1),其特征在于,所述工作台(1)的顶部外壁开设有方形口,且方形口的内壁通过螺钉固定有粉碎箱(6),所述粉碎箱(6)的一边内壁转动连接有转换机构(11),所述转换机构(11)包括三角转换块(1101),三角转换块(1101)底部外壁的中部焊接有固定块(1102),且固定块(1102)的两边外壁均转动连接有连杆(1103),两个所述连杆(1103)相对一边的外壁均转动连接有转动块(1104),且转动块(1104)的一边外壁通过螺钉固定有转换板(12),所述工作台(1)的底部外壁四个拐角处均通过螺钉固定有支撑柱(2)。

2.根据权利要求1所述的一种杜仲叶精细粉碎机,其特征在于,所述工作台(1)顶部外壁的一侧通过螺钉固定有支撑座(9),且支撑座(9)的顶部外壁通过螺钉固定有三相交流电电动机(8),三相交流电电动机(8)通过联轴器连接有转动轴(5),转动轴(5)的外表面套接有锤片粉碎机构(14),锤片粉碎机构(14)包括支撑杆(1402),支撑杆(1402)外表面套接有五至八个等距离分布的圆盘(1401),支撑杆(1402)外表面套接有四至七个等距离分布的锤片(1403),锤片(1403)位于每两个相邻圆盘之间,工作台(1)顶部外壁的另一侧通过螺钉固定有轴承座(4),轴承座(4)的一边外壁开设有圆孔,圆孔的内壁插接有轴承套(3),转动轴(5)远离三相交流电电动机(8)的一端与轴承套(3)相插接。

3.根据权利要求1所述的一种杜仲叶精细粉碎机,其特征在于,所述粉碎箱(6)的底部外壁通过螺钉固定有出料斗(10),且粉碎箱(6)的顶部外壁通过螺钉固定有进料斗(7)。

4.根据权利要求3所述的一种杜仲叶精细粉碎机,其特征在于,所述粉碎箱(6)一边内壁的底端通过螺钉固定有弧形过滤板(15),且弧形过滤板(15)位于锤片粉碎机构(14)的正下方。

5.根据权利要求4所述的一种杜仲叶精细粉碎机,其特征在于,所述粉碎箱(6)一边外壁的顶端通过螺钉固定有弧形挡板(13),且弧形挡板(13)位于锤片粉碎机构(14)的正上方,弧形挡板(13)的两侧外壁均与转换板(12)形成转动配合。

6.根据权利要求3所述的一种杜仲叶精细粉碎机,其特征在于,所述出料斗(10)的一边外壁通过螺钉固定有电动机,且电动机的输出轴通过联轴器连接有转动杆(16),转动杆(16)的外表面设置有六至八个等距离分布的长板(17)。
