专利号: 2020203629868
申请人: 重庆铸祥机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-11-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

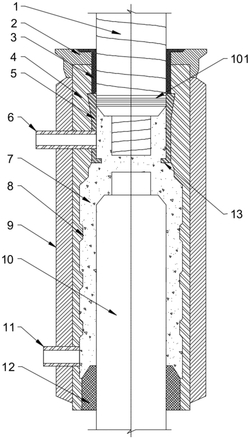

1.一种螺纹钢连接套筒,包括带剪力键(8)的灌浆套筒(4)、灌浆口(11)、出浆口(6)、设于灌浆套筒(4)下口的封浆塞(12)、对接钢筋(10)和螺纹钢筋(1),其特征在于:螺纹钢筋(1)下端设有螺纹部(101);灌浆套筒(4)内部设有螺纹连接套(5),螺纹部(101)配合于螺纹连接套(5)内,螺纹连接套(5)上方的螺纹钢筋(1)与灌浆套筒(4)之间设有密封套筒(3);螺纹连接套(5)上设有施工孔(14),出浆口(6)配合于施工孔(14)内;螺纹连接套(5)下端口还设有内翻边(13)。

2.根据权利要求1所述一种螺纹钢连接套筒,其特征在于:螺纹连接套(5)距离灌浆套筒(4)上口的距离为25~45mm。

3.根据权利要求2所述一种螺纹钢连接套筒,其特征在于:螺纹连接套(5)上部外表面为倒锥结构。

4.根据权利要求3所述一种螺纹钢连接套筒,其特征在于:内翻边(13)与螺纹钢筋(1)垂直,内翻边(13)为圆环结构,其内径为螺纹钢筋(1)直径的1/2~2/3。

5.根据权利要求4所述一种螺纹钢连接套筒,其特征在于:螺纹部(101)长度为螺纹连接套(5)长度的1/4~1/2。

6.根据权利要求1或5所述一种螺纹钢连接套筒,其特征在于:灌浆套筒(4)外还套有支撑套筒(9),支撑套筒(9)上方的灌浆套筒(4)端口处套设有端盖(2),密封套筒(3)套设于端盖(2)内。
