专利号: 2020203629872
申请人: 重庆铸祥机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-11-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

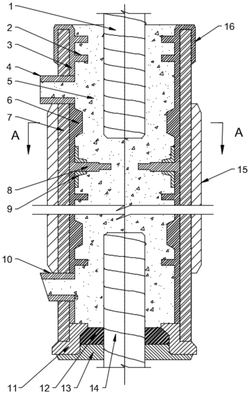

1.一种钢筋连接用全灌浆套筒,包括全灌浆主体套筒(3)和设于全灌浆主体套筒(3)内壁上的方条剪力键(2)、灌浆口(10)、出浆口(4)、封浆塞(12)和限位挡板(8),其特征在于:限位挡板(8)为阶梯环结构,限位挡板(8)两侧的全灌浆主体套筒(3)内壁上还固有加强肋(9);方条剪力键(2)之间的全灌浆主体套筒(3)内壁上还均匀设有增持剪力键(6);还包括钢制套筒(7)和中部支撑套筒(15),全灌浆主体套筒(3)配合套设于钢制套筒(7)内,中部支撑套筒(15)套于灌浆口(10)和出浆口(4)之间的钢制套筒(7)上。

2.根据权利要求1所述一种钢筋连接用全灌浆套筒,其特征在于:增持剪力键(6)于全灌浆主体套筒(3)内壁上均匀对称设有两对以上。

3.根据权利要求2所述一种钢筋连接用全灌浆套筒,其特征在于:增持剪力键(6)横截面为梯形结构。

4.根据权利要求1或2或3所述一种钢筋连接用全灌浆套筒,其特征在于:全灌浆主体套筒(3)上端还成型有外翻端盖(16),钢制套筒(7)上部配合于外翻端盖(16)内。

5.根据权利要求4所述一种钢筋连接用全灌浆套筒,其特征在于:钢制套筒(7)下口还设有顶住全灌浆主体套筒(3)的连接端盖(11),封浆塞(12)配合于连接端盖(11)内。

6.根据权利要求5所述一种钢筋连接用全灌浆套筒,其特征在于:连接端盖(11)下口还设有压紧端盖(13),封浆塞(12)限制于压紧端盖(13)上方。
