专利号: 2020203641713
申请人: 江苏亿科博建筑科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-10-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

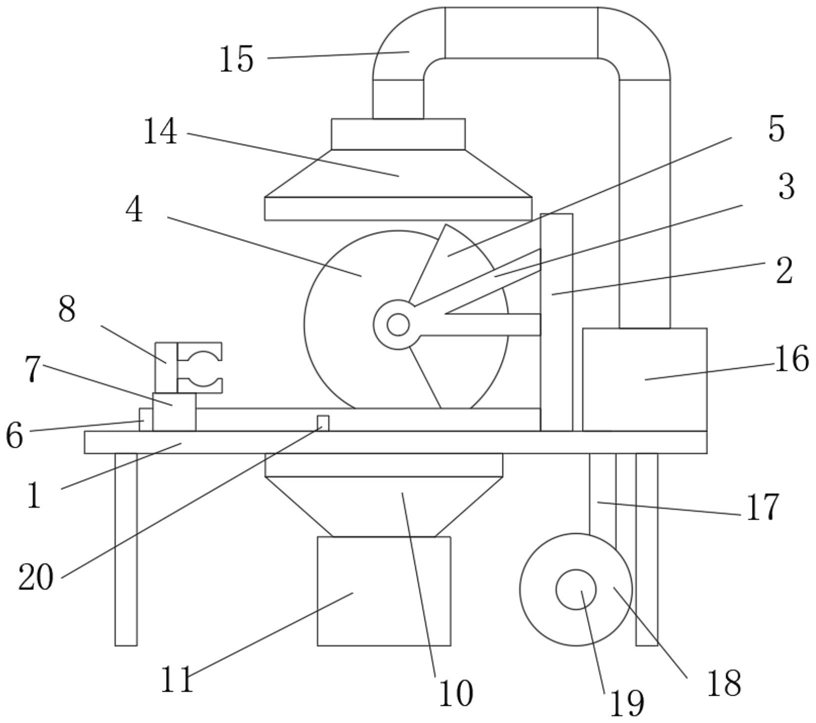

1.一种旋转切断机,包括工作台(1)和固定板(2),其特征在于:所述工作台(1)的上方一端固定连接有固定板(2),所述固定板(2)上方靠近工作台(1)中部的一侧固定连接有固定架(3),所述固定架(3)远离固定板(2)的一端转动连接有旋转切割锯(4),所述旋转切割锯(4)外侧靠近固定板(2)的一端设置有防护锯罩(5),且所述防护锯罩(5)的两边外侧均与固定架(3)固定连接,所述工作台(1)上方两侧均固定连接有移动滑轨(6),两个所述移动滑轨(6)上方滑动连接有移动滑座(7),所述移动滑座(7)远离工作台(1)的一侧中部固定连接有夹持架(8),所述工作台(1)在与旋转切割锯(4)相对应的位置开设有落屑槽(9),所述工作台(1)下方在与落屑槽(9)相对应的位置固定连接有集屑槽(10),所述集屑槽(10)远离工作台(1)的一端设置有收集箱(11),所述固定架(3)一侧远离固定板(2)的一端与旋转切割锯(4)相对应的位置固定连接有切割电机(13),所述工作台(1)上方靠近固定板(2)的一端固定连接有过滤箱(16),所述过滤箱(16)远离工作台(1)的一侧固定连接有连通管(15),所述连通管(15)远离过滤箱(16)的一端固定连接有吸尘罩(14),所述过滤箱(16)远离连通管(15)的一端固定连接有抽风管(17),所述抽风管(17)远离过滤箱(16)的一端固定连接有抽风机(18),所述抽风机(18)的远离切割电机(13)的一侧设置有抽风电机(19),所述工作台(1)上方中部远离切割电机(13)的一侧与移动滑座(7)相对应的位置固定连接有限位块(20)。

2.根据权利要求1所述的一种旋转切断机,其特征在于:所述工作台(1)在落屑槽(9)内部设置有防护过滤网(12)。

3.根据权利要求1所述的一种旋转切断机,其特征在于:所述切割电机(13)的输出端穿过固定架(3)与旋转切割锯(4)传动连接。

4.根据权利要求1所述的一种旋转切断机,其特征在于:所述吸尘罩(14)位于工作台(1)上方,且位置与旋转切割锯(4)的位置相对应。

5.根据权利要求1所述的一种旋转切断机,其特征在于:所述抽风管(17)靠近过滤箱(16)的一端穿过工作台(1),且与工作台(1)固定连接。

6.根据权利要求1所述的一种旋转切断机,其特征在于:所述夹持架(8)的夹具中部设置有缝隙,且缝隙的宽度与旋转切割锯(4)的厚度相适应。
