专利号: 2020203669668
申请人: 武义德丰机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

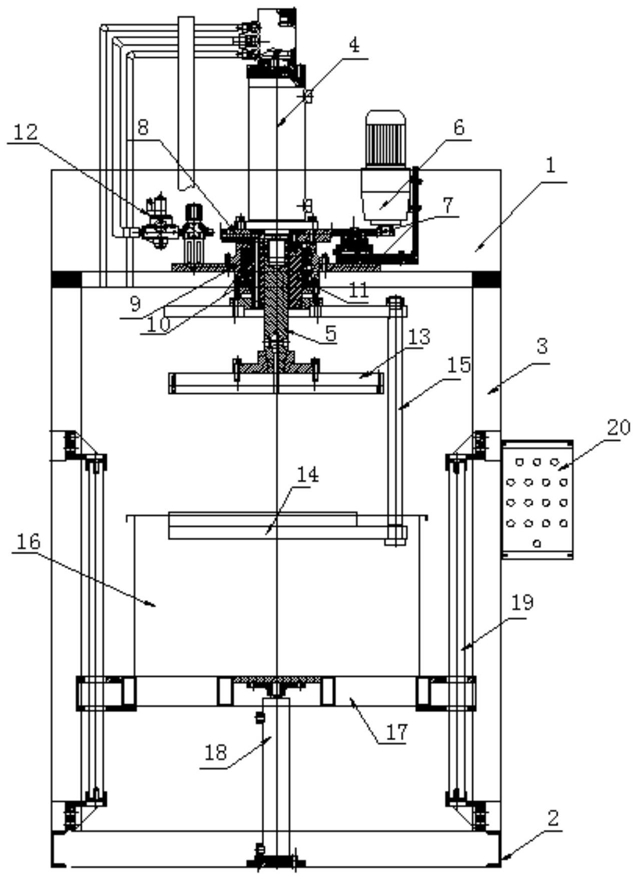

1.一种轮毂气密性旋转试验机,其特征在于,包括:

壳体(1),所述壳体(1)的上端设有贯穿式的油缸(4),并且油缸(4)底端安装有油缸接杆(5);

摆线针旋转电机(6),所述摆线针旋转电机(6)固定在壳体(1)的上端右侧,并且摆线针旋转电机(6)底端连接设在壳体(1)内部右侧的旋转传动齿轮(7),所述旋转传动齿轮(7)左侧啮合连接旋转大齿轮(8),并且油缸接杆(5)的上端安装在旋转大齿轮(8)内部;

设备底座(2),所述设备底座(2)上端通过设备立柱(3)连接壳体(1),并且设备立柱(3)的右侧通过螺栓固定设备工控按钮盒(20);

工件压紧上板(13),所述工件压紧上板(13)上端通过螺栓固定在油缸接杆(5)的底部,所述工件压紧上板(13)的下方设有工件压紧下板(14);

气密水箱(16),所述气密水箱(16)设在壳体(1)的内部,并且气密水箱(16)的底部安装有水箱升降架子(17),所述气密水箱(16)通过水箱升降架子(17)安装在水箱升降油缸(18)的上端,并且水箱升降油缸(18)底端固定在设备底座(2)内部;

水箱升降导杆(19),所述水箱升降导杆(19)设有两个且分别固定在壳体(1)下端的两侧,所述水箱升降导杆(19)的两端连接上下滑动的水箱升降架子(17)。

2.根据权利要求1所述的一种轮毂气密性旋转试验机,其特征在于:所述油缸(4)左侧连接气源压力总成(12),并且气源压力总成(12)安装在壳体(1)内部上端于旋转大齿轮(8)的左侧。

3.根据权利要求1所述的一种轮毂气密性旋转试验机,其特征在于:所述旋转大齿轮(8)内部通过旋转芯(11)连接油缸接杆(5),并且旋转芯(11)安装在轴承(10)的内部,所述轴承(10)设在旋转轴承座(9)的内部,并且旋转轴承座(9)固定在壳体(1)内部于油缸(4)的下方,所述油缸接杆(5)内部安装有充气管。

4.根据权利要求1或3所述的一种轮毂气密性旋转试验机,其特征在于:所述工件压紧下板(14)右侧固定托盘拉杆(15),并且托盘拉杆(15)的顶端安装在旋转芯(11)底部安装的固定板上。

5.根据权利要求1所述的一种轮毂气密性旋转试验机,其特征在于:所述工件压紧上板(13)和工件压紧下板(14)的长度均小于气密水箱(16)的内部长度。

6.根据权利要求1所述的一种轮毂气密性旋转试验机,其特征在于:所述气密水箱(16)前方设有透明观察窗。

7.根据权利要求1所述的一种轮毂气密性旋转试验机,其特征在于:所述壳体(1)的后端安装有工控电器总成(21),并且工控电器总成(21)的下方设有液压站总成(22)。
